BlauthermDUO

Adapterrohr Flammenrohr Ø 80 x 170 mm

Brennerflansch Ø 80 mm

Brennerflanschdichtung Ø 80 mm mit 4 Langlöchern

Dichtung Düsenstockhalteplatte (ALUCondens wandhängend und Brennwerttruhe)

Dichtung Gebläse-Luftführung

Dichtung Luftführung-Gehäuse

Dosierring Messing Ø 76,5 mm

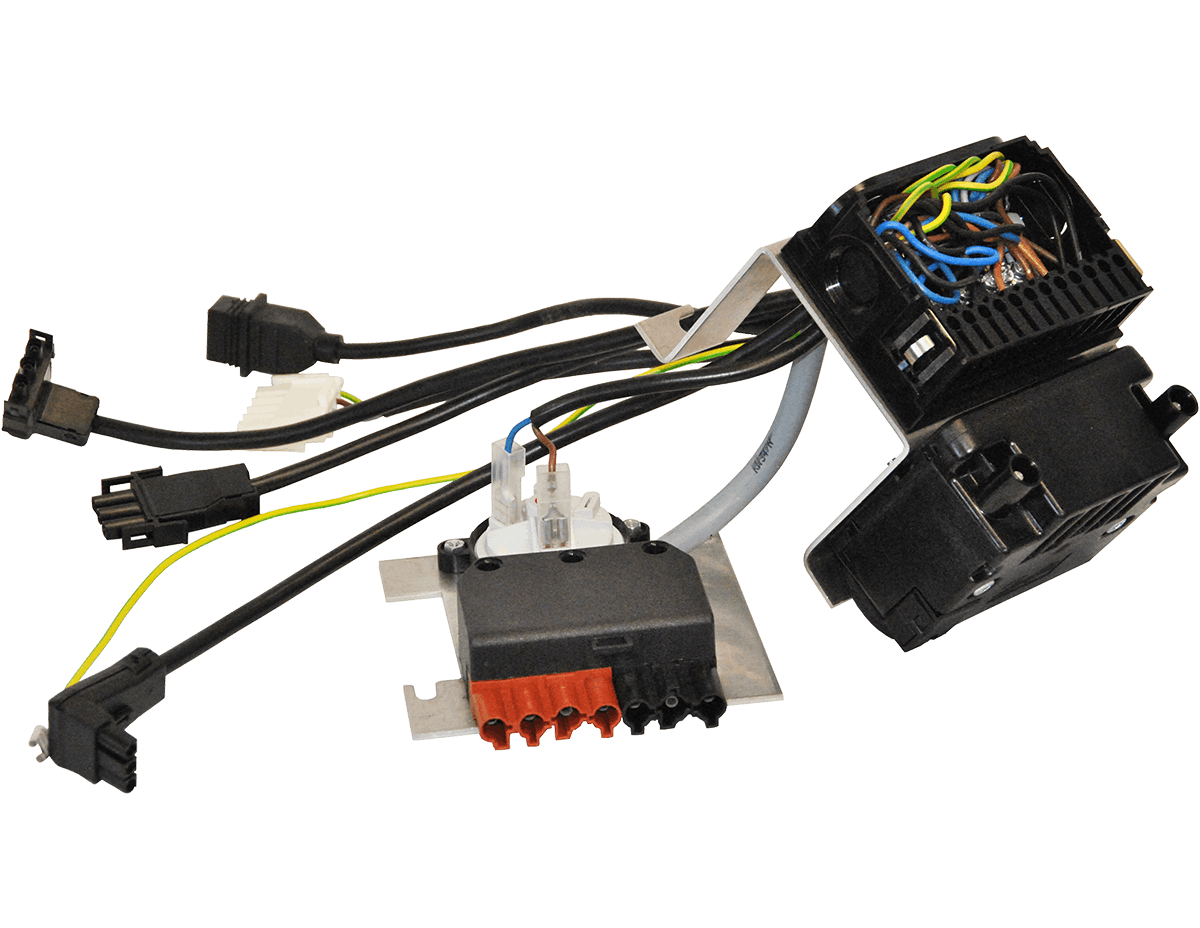

E-Verteiler mit Zündtrafo u. Luftdruckwächter

Elektrode

Wartungshinweis:Optische Prüfung jährlich. Bei Bedarf mit Originalteilen auswechseln. Empfohlene Austauschperiode: alle drei JahreAllgemeiner Hinweis:Modell 40,60 und 80 sind als Elektrodensatz erhältlich. Modell 70 und 100 sind als Einzelelektroden erhältlich.ElektrodenübersichtALUCondensLeistung8/14 kW10/17 kW11/19 kW15/23 kWFlammenrohrArtikelnr.Ø 80 mm x 125 mm015110Ø 80 mm x 125 mm015110Ø 80 x 125 mm015110Ø 80 x 125 mm015110ZündelektrodenArtikelnr.Modell 40015332Modell 40015332Modell 40015332Modell 40015332     FlammenrohrArtikelnr.Ø 100 x 130 mm015115Ø 100 x 130 mm015115Ø 100 x 130 mm015115Ø 100 x 130 mm015115ZündelektrodenModell 40015332oderModell 70015230 und 015235Modell 40015332oderModell 70 015230 und 015235Modell 40015332oderModell 70 015230 und 015235Modell 40015332oderModell 70015230 und 015235 BlauthermDUO ein-und zweistufigLeistungbis 25 kWab 25 bis 50 kWab 50 bis 70 kWFlammenrohrArtikelnr.Ø 80 x 125 mm015110Ø 100 x 150 mm015114Ø 100 x 190 mm015140ZündelektrodenModell 40 015332Modell 60 015333oderModell 70015230 und 015235Modell 80015359oderModell 100015236 und 015237    FlammenrohrArtikelnr.Ø 100 x 150 mm015114--ZündelektrodenModell 40015332oderModell 70015230 und 015235--    FlammenrohrArtikelnr.Ø 80 x 160 mm Form A 015122- -ElektrodenModell 40 015332--DUOCondensLeistung6/12 kw 8/14 kW10/17 kW 11/19 kW 15/23 kW FlammenrohrArtikelnr.Ø 80 x 160 mm Form A015122Ø 80 x 125 mm015110Ø 80 x 125 mm015110Ø 80 x 125 mm 015110Ø 80 x 125 mm015110ZündelektrodenArtikelnr.Modell 40 015332Modell 40 015332Modell 40 015332Modell 40 015332Modell 40 015332     Flammenrohr Artikelnr.- Ø 100 x 150 mm015114Ø 100 x 150 mm015114Ø 100 x 150 mm015114Ø 100 x 150 mm015114Zündelektroden-Modell 40015332oderModell 70015230 und 015235Modell 40015332oderModell 70015230 und 015235Modell 40015332oderModell 70 015230 und 015235Modell 40015332oderModell 70015230 und 015235 LG LG 40/60LG 40/60 RZLG 140 LG 230BrennerrohrArtikelnr.Ø 80 x 172 mm011200Ø 80 x 224 mm011205Ø 100 x 250 mm011800Halsstück + Mundstück DN 95/60 mm011900 + 011902Stauscheibe mit BlockelektrodeArtikelnr.4-Schlitzbohrung; mit Randbohrung0102654-Schlitzbohrung; ohne Randbohrung010264 6-Schlitzbohrung Ø 80/22011805 8-Schlitzbohrung             Ø 90/24011910     BrennerrohrArtikelnr.Ø 80 x 172 mm011200Ø 80 x 174 mm011204 --Stauscheibe mit BlockelektrodeArtikelnr.6-Schlitzbohrung; ohne Randbohrung0102666-Schlitzbohrung Schlitzöffnung 100 mm Rohr011249 --     BrennerrohrArtikelnr.Ø 80 x 172 mm011200Ø 80 x 224 mm011205--Stauscheibe mit BlockelektrodeArtikelnr.12-Schlitzbohrung ohne Randbohrung0112486-Schlitzbohrung Ø 64/17,5011243--

Elektrode

Wartungshinweis:Optische Prüfung jährlich. Bei Bedarf mit Originalteilen auswechseln. Empfohlene Austauschperiode: alle drei JahreAllgemeiner Hinweis:Modell 40,60 und 80 sind als Elektrodensatz erhältlich. Modell 70 und 100 sind als Einzelelektroden erhältlich.ElektrodenübersichtALUCondensLeistung8/14 kW10/17 kW11/19 kW15/23 kWFlammenrohrArtikelnr.Ø 80 mm x 125 mm015110Ø 80 mm x 125 mm015110Ø 80 x 125 mm015110Ø 80 x 125 mm015110ZündelektrodenArtikelnr.Modell 40015332Modell 40015332Modell 40015332Modell 40015332     FlammenrohrArtikelnr.Ø 100 x 130 mm015115Ø 100 x 130 mm015115Ø 100 x 130 mm015115Ø 100 x 130 mm015115ZündelektrodenModell 40015332oderModell 70015230 und 015235Modell 40015332oderModell 70 015230 und 015235Modell 40015332oderModell 70 015230 und 015235Modell 40015332oderModell 70015230 und 015235 BlauthermDUO ein-und zweistufigLeistungbis 25 kWab 25 bis 50 kWab 50 bis 70 kWFlammenrohrArtikelnr.Ø 80 x 125 mm015110Ø 100 x 150 mm015114Ø 100 x 190 mm015140ZündelektrodenModell 40 015332Modell 60 015333oderModell 70015230 und 015235Modell 80015359oderModell 100015236 und 015237    FlammenrohrArtikelnr.Ø 100 x 150 mm015114--ZündelektrodenModell 40015332oderModell 70015230 und 015235--    FlammenrohrArtikelnr.Ø 80 x 160 mm Form A 015122- -ElektrodenModell 40 015332--DUOCondensLeistung6/12 kw 8/14 kW10/17 kW 11/19 kW 15/23 kW FlammenrohrArtikelnr.Ø 80 x 160 mm Form A015122Ø 80 x 125 mm015110Ø 80 x 125 mm015110Ø 80 x 125 mm 015110Ø 80 x 125 mm015110ZündelektrodenArtikelnr.Modell 40 015332Modell 40 015332Modell 40 015332Modell 40 015332Modell 40 015332     Flammenrohr Artikelnr.- Ø 100 x 150 mm015114Ø 100 x 150 mm015114Ø 100 x 150 mm015114Ø 100 x 150 mm015114Zündelektroden-Modell 40015332oderModell 70015230 und 015235Modell 40015332oderModell 70015230 und 015235Modell 40015332oderModell 70 015230 und 015235Modell 40015332oderModell 70015230 und 015235 LG LG 40/60LG 40/60 RZLG 140 LG 230BrennerrohrArtikelnr.Ø 80 x 172 mm011200Ø 80 x 224 mm011205Ø 100 x 250 mm011800Halsstück + Mundstück DN 95/60 mm011900 + 011902Stauscheibe mit BlockelektrodeArtikelnr.4-Schlitzbohrung; mit Randbohrung0102654-Schlitzbohrung; ohne Randbohrung010264 6-Schlitzbohrung Ø 80/22011805 8-Schlitzbohrung             Ø 90/24011910     BrennerrohrArtikelnr.Ø 80 x 172 mm011200Ø 80 x 174 mm011204 --Stauscheibe mit BlockelektrodeArtikelnr.6-Schlitzbohrung; ohne Randbohrung0102666-Schlitzbohrung Schlitzöffnung 100 mm Rohr011249 --     BrennerrohrArtikelnr.Ø 80 x 172 mm011200Ø 80 x 224 mm011205--Stauscheibe mit BlockelektrodeArtikelnr.12-Schlitzbohrung ohne Randbohrung0112486-Schlitzbohrung Ø 64/17,5011243--

Elektrode

Wartungshinweis:Optische Prüfung jährlich. Bei Bedarf mit Originalteilen auswechseln. Empfohlene Austauschperiode: alle drei JahreAllgemeiner Hinweis:Modell 40,60 und 80 sind als Elektrodensatz erhältlich. Modell 70 und 100 sind als Einzelelektroden erhältlich.ElektrodenübersichtALUCondensLeistung8/14 kW10/17 kW11/19 kW15/23 kWFlammenrohrArtikelnr.Ø 80 mm x 125 mm015110Ø 80 mm x 125 mm015110Ø 80 x 125 mm015110Ø 80 x 125 mm015110ZündelektrodenArtikelnr.Modell 40015332Modell 40015332Modell 40015332Modell 40015332     FlammenrohrArtikelnr.Ø 100 x 130 mm015115Ø 100 x 130 mm015115Ø 100 x 130 mm015115Ø 100 x 130 mm015115ZündelektrodenModell 40015332oderModell 70015230 und 015235Modell 40015332oderModell 70 015230 und 015235Modell 40015332oderModell 70 015230 und 015235Modell 40015332oderModell 70015230 und 015235 BlauthermDUO ein-und zweistufigLeistungbis 25 kWab 25 bis 50 kWab 50 bis 70 kWFlammenrohrArtikelnr.Ø 80 x 125 mm015110Ø 100 x 150 mm015114Ø 100 x 190 mm015140ZündelektrodenModell 40 015332Modell 60 015333oderModell 70015230 und 015235Modell 80015359oderModell 100015236 und 015237    FlammenrohrArtikelnr.Ø 100 x 150 mm015114--ZündelektrodenModell 40015332oderModell 70015230 und 015235--    FlammenrohrArtikelnr.Ø 80 x 160 mm Form A 015122- -ElektrodenModell 40 015332--DUOCondensLeistung6/12 kw 8/14 kW10/17 kW 11/19 kW 15/23 kW FlammenrohrArtikelnr.Ø 80 x 160 mm Form A015122Ø 80 x 125 mm015110Ø 80 x 125 mm015110Ø 80 x 125 mm 015110Ø 80 x 125 mm015110ZündelektrodenArtikelnr.Modell 40 015332Modell 40 015332Modell 40 015332Modell 40 015332Modell 40 015332     Flammenrohr Artikelnr.- Ø 100 x 150 mm015114Ø 100 x 150 mm015114Ø 100 x 150 mm015114Ø 100 x 150 mm015114Zündelektroden-Modell 40015332oderModell 70015230 und 015235Modell 40015332oderModell 70015230 und 015235Modell 40015332oderModell 70 015230 und 015235Modell 40015332oderModell 70015230 und 015235 LG LG 40/60LG 40/60 RZLG 140 LG 230BrennerrohrArtikelnr.Ø 80 x 172 mm011200Ø 80 x 224 mm011205Ø 100 x 250 mm011800Halsstück + Mundstück DN 95/60 mm011900 + 011902Stauscheibe mit BlockelektrodeArtikelnr.4-Schlitzbohrung; mit Randbohrung0102654-Schlitzbohrung; ohne Randbohrung010264 6-Schlitzbohrung Ø 80/22011805 8-Schlitzbohrung             Ø 90/24011910     BrennerrohrArtikelnr.Ø 80 x 172 mm011200Ø 80 x 174 mm011204 --Stauscheibe mit BlockelektrodeArtikelnr.6-Schlitzbohrung; ohne Randbohrung0102666-Schlitzbohrung Schlitzöffnung 100 mm Rohr011249 --     BrennerrohrArtikelnr.Ø 80 x 172 mm011200Ø 80 x 224 mm011205--Stauscheibe mit BlockelektrodeArtikelnr.12-Schlitzbohrung ohne Randbohrung0112486-Schlitzbohrung Ø 64/17,5011243--

Elektrode

Wartungshinweis:Optische Prüfung jährlich. Bei Bedarf mit Originalteilen auswechseln. Empfohlene Austauschperiode: alle drei JahreAllgemeiner Hinweis:Modell 40,60 und 80 sind als Elektrodensatz erhältlich. Modell 70 und 100 sind als Einzelelektroden erhältlich.ElektrodenübersichtALUCondensLeistung8/14 kW10/17 kW11/19 kW15/23 kWFlammenrohrArtikelnr.Ø 80 mm x 125 mm015110Ø 80 mm x 125 mm015110Ø 80 x 125 mm015110Ø 80 x 125 mm015110ZündelektrodenArtikelnr.Modell 40015332Modell 40015332Modell 40015332Modell 40015332     FlammenrohrArtikelnr.Ø 100 x 130 mm015115Ø 100 x 130 mm015115Ø 100 x 130 mm015115Ø 100 x 130 mm015115ZündelektrodenModell 40015332oderModell 70015230 und 015235Modell 40015332oderModell 70 015230 und 015235Modell 40015332oderModell 70 015230 und 015235Modell 40015332oderModell 70015230 und 015235 BlauthermDUO ein-und zweistufigLeistungbis 25 kWab 25 bis 50 kWab 50 bis 70 kWFlammenrohrArtikelnr.Ø 80 x 125 mm015110Ø 100 x 150 mm015114Ø 100 x 190 mm015140ZündelektrodenModell 40 015332Modell 60 015333oderModell 70015230 und 015235Modell 80015359oderModell 100015236 und 015237    FlammenrohrArtikelnr.Ø 100 x 150 mm015114--ZündelektrodenModell 40015332oderModell 70015230 und 015235--    FlammenrohrArtikelnr.Ø 80 x 160 mm Form A 015122- -ElektrodenModell 40 015332--DUOCondensLeistung6/12 kw 8/14 kW10/17 kW 11/19 kW 15/23 kW FlammenrohrArtikelnr.Ø 80 x 160 mm Form A015122Ø 80 x 125 mm015110Ø 80 x 125 mm015110Ø 80 x 125 mm 015110Ø 80 x 125 mm015110ZündelektrodenArtikelnr.Modell 40 015332Modell 40 015332Modell 40 015332Modell 40 015332Modell 40 015332     Flammenrohr Artikelnr.- Ø 100 x 150 mm015114Ø 100 x 150 mm015114Ø 100 x 150 mm015114Ø 100 x 150 mm015114Zündelektroden-Modell 40015332oderModell 70015230 und 015235Modell 40015332oderModell 70015230 und 015235Modell 40015332oderModell 70 015230 und 015235Modell 40015332oderModell 70015230 und 015235 LG LG 40/60LG 40/60 RZLG 140 LG 230BrennerrohrArtikelnr.Ø 80 x 172 mm011200Ø 80 x 224 mm011205Ø 100 x 250 mm011800Halsstück + Mundstück DN 95/60 mm011900 + 011902Stauscheibe mit BlockelektrodeArtikelnr.4-Schlitzbohrung; mit Randbohrung0102654-Schlitzbohrung; ohne Randbohrung010264 6-Schlitzbohrung Ø 80/22011805 8-Schlitzbohrung             Ø 90/24011910     BrennerrohrArtikelnr.Ø 80 x 172 mm011200Ø 80 x 174 mm011204 --Stauscheibe mit BlockelektrodeArtikelnr.6-Schlitzbohrung; ohne Randbohrung0102666-Schlitzbohrung Schlitzöffnung 100 mm Rohr011249 --     BrennerrohrArtikelnr.Ø 80 x 172 mm011200Ø 80 x 224 mm011205--Stauscheibe mit BlockelektrodeArtikelnr.12-Schlitzbohrung ohne Randbohrung0112486-Schlitzbohrung Ø 64/17,5011243--

Flammenrohr

Wartungshinweis:Optische Prüfung jährlich. Bei Bedarf mit Originalteilen auswechseln. Empfohlene Austauschperiode: alle vier JahreFlammenrohrübersichtAllgemeiner Hinweis:Alloy 601 ist die Standardausführung und Alloy 617 ist höherlegiert.ALUCondensLeistung8/14 kW10/17 kW11/19 kW15/23 kWFlammenrohrArtikelnr.Ø 80 mm x 125 mm015110Ø 80 mm x 125 mm015110Ø 80 x 125 mm015110Ø 80 x 125 mm015110ZündelektrodenArtikelnr.Modell 40015332Modell 40015332Modell 40015332Modell 40015332      FlammenrohrArtikelnr. Ø 100 x 130 mm015115Ø 100 x 130 mm015115Ø 100 x 130 mm015115Ø 100 x 130 mm015115ZündelektrodenModell 40015332oderModell 70015230 und 015235Modell 40015332oderModell 70 015230 und 015235Modell 40015332oderModell 70 015230 und 015235Modell 40015332oderModell 70015230 und 015235 BlauthermDUO ein-und zweistufigLeistungbis 25 kWab 25 bis 50 kWab 50 bis 70 kWFlammenrohrArtikelnr.Ø 80 x 125 mm015110Ø 100 x 150 mm015114Ø 100 x 190 mm015140Zündelektroden Modell 40015332 Modell 60015333oderModell 70015230 und 015235Modell 80015359oderModell 100015236 und 015237    FlammenrohrArtikelnr.Ø 100 x 150 mm015114--ZündelektrodenModell 40015332oderModell 70015230 und 015235--    FlammenrohrArtikelnr.Ø 80 x 160 mm Form A015122- -ElektrodenModell 40015332--DUOCondensLeistung6/12 kw8/14 kW10/17 kW11/19 kW15/23 kWFlammenrohrArtikelnr.Ø 80 x 160 mm Form A015122Ø 80 x 125 mm015110Ø 80 x 125 mm015110Ø 80 x 125 mm015110Ø 80 x 125 mm015110ZündelektrodenArtikelnr.Modell 40015332Modell 40015332Modell 40015332Modell 40015332Modell 40015332      FlammenrohrArtikelnr.-Ø 100 x 150 mm015114Ø 100 x 150 mm015114Ø 100 x 150 mm015114Ø 100 x 150 mm015114Zündelektroden-Modell 40015332oderModell 70015230 und 015235Modell 40015332oderModell 70015230 und 015235Modell 40015332oderModell 70 015230 und 015235Modell 40015332oderModell 70015230 und 015235

Flammenwächter

Der Breitbandflammenwächter ist ein kompakter Flammenwächter, dessen Auswertung des Signals über Flackerlichtfrequenz der Strahlung der anstehenden Flamme erfolgt.  Der Wächter prüft somit nicht nur, ob eine Flamme vorliegt wie beim Flackerlicht-Detektor, sondern zusätzlich die Richtigkeit der Frequenz des Flammenbildes.

Grundträger mit Luftdüse und Drallgitter

Heizölschlauch

Es handelt sich jeweils nur um einen einzelnen Heizölschlauch.

Kupplung

Luftdruckwächter (Blautherm DUO, Öltherme 814/Öltherme 1220) ab April 2019

Der Luftdruckwächter kontrolliert den Druck des Brennergebläses und ist mit dem Magnetventil der Ölpumpe verbunden. Nur bei ausreichendem Ludtdruck öffnet sich das Magnetventil, sodass der Brennervorgang starten kann.Bei unzureichendem Luftdruck verhindert der Ludtdruckwächter das Austreten des Öls in den Brennraum.Dadurch wird die Verschmutzung des Brennraums durch Öl und die Möglichkeit von Verpuffungen beim nächsten Brennerstart vermieden.

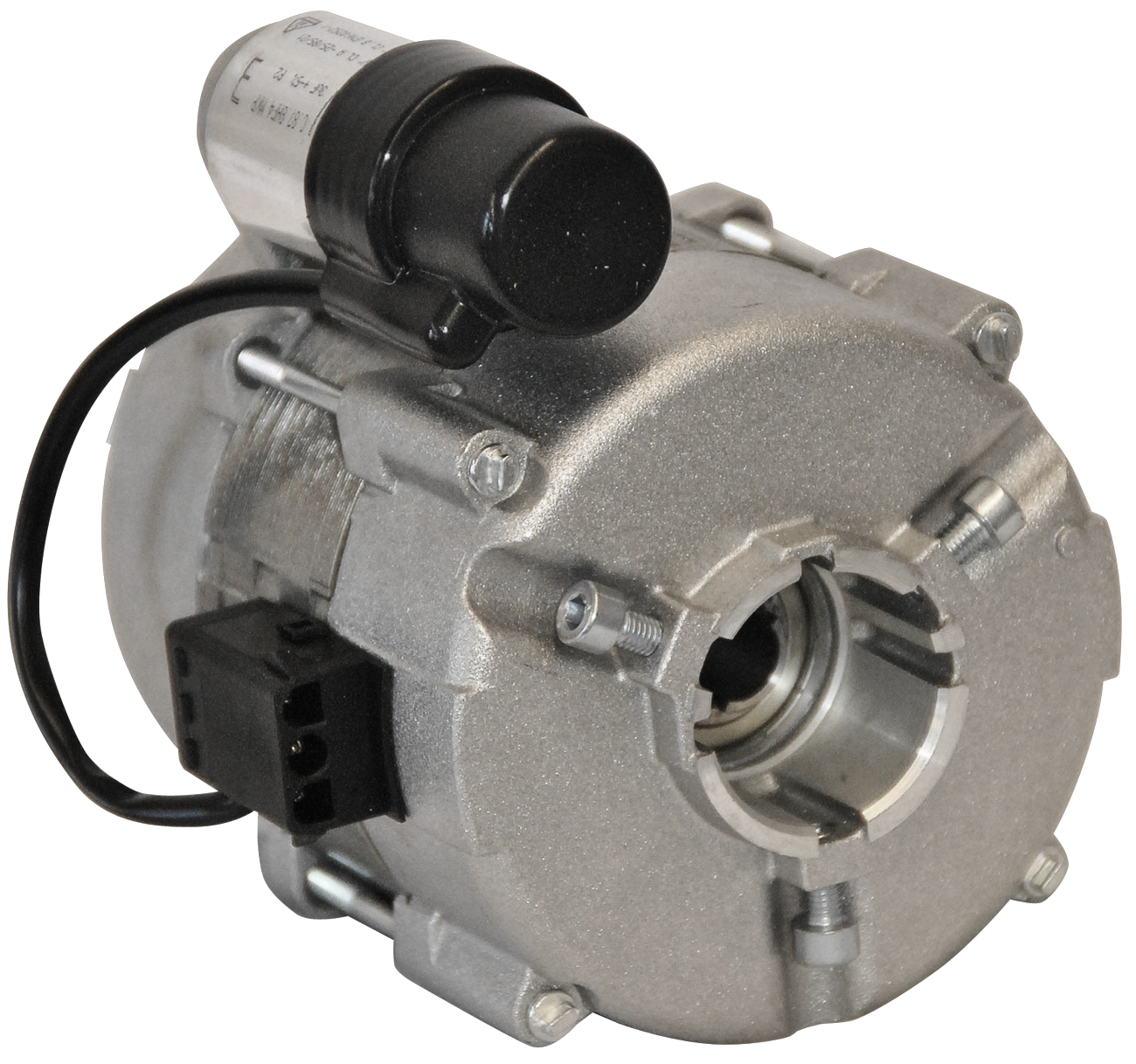

Motor für Pumpe(Blautherm DUO, COMPACT-Serie SBC, DUOCondens / Wärmezentrum, Öltherme 8/14 12/20)

inkl. Motorblech und KupplungErsetzen Sie den SCHEER-Ölpumpenmotor nur durch ein Originalersatzteil. Dieser Ölpumpenmotor besitzt einen Stator mit Doppellackdraht und einen Betriebskondensator am Motor.Spannungen unter 200 V können zum Stillstand des Ölpumpenmotors führen!230V/50Hz 70 W Ersatz für ACC, ATBz.B. für BlauthermDUO 25 kW Bj. 01 Veritherm

Öldruckrohr

Ölpumpe

Ölvorwärmer

Der Ölvorwärmer heizt das Öl auf eine festgelegt Betriebstemperatur auf. Dadurch erhält das Öl die optimale Viskosität für den Verbrennungsvorgang. Sofern die erforderliche Betriebstemperatur des Ölvorwärmers erreicht ist, geht der Brenner in Betrieb. Je nach Temperatur des Öles kann dieser Aufheizprozess bis zu 3 Minuten dauern.

Radialgebläse

Ringdichtung Brennerrohr-Gehäuse
