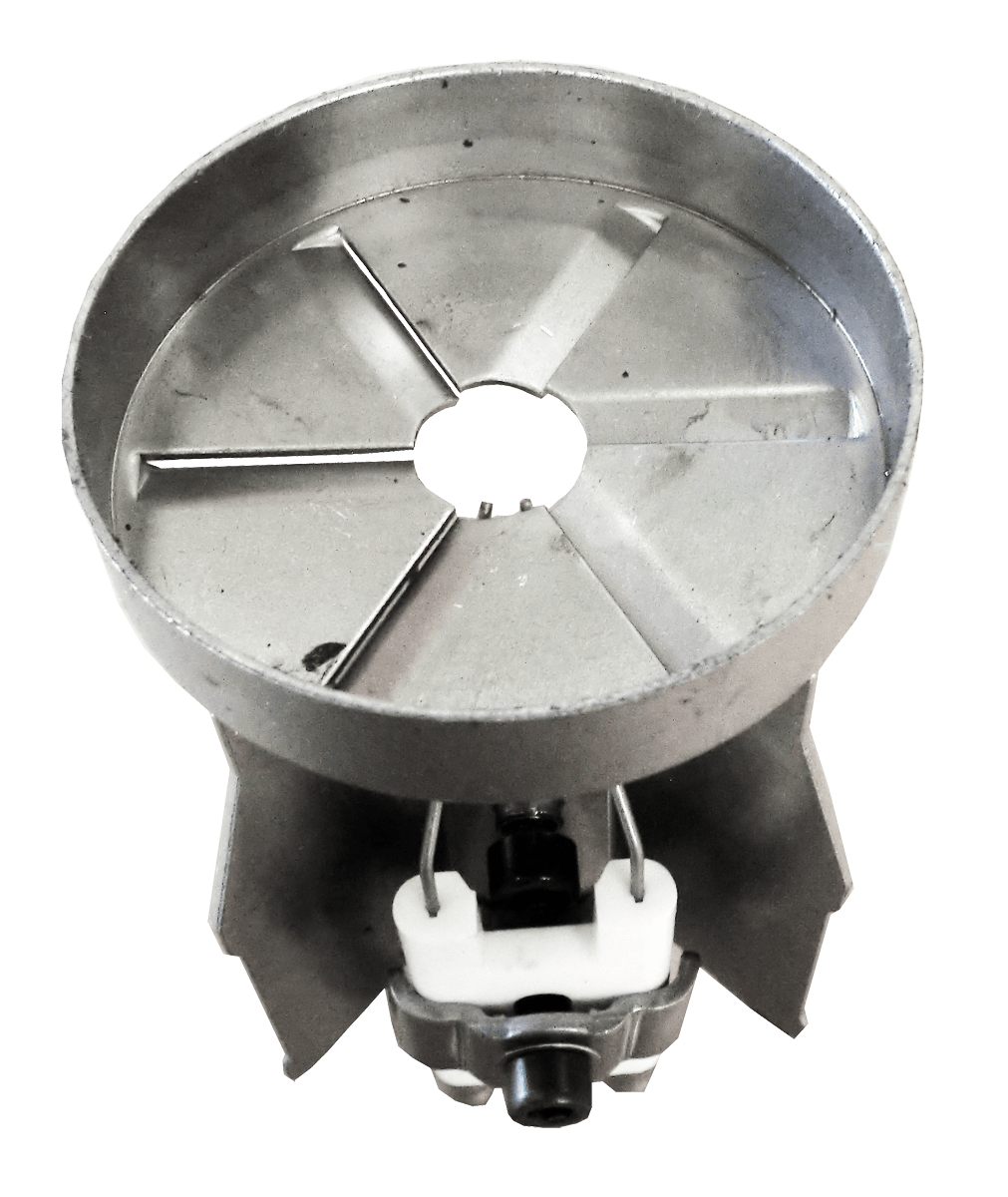

LG 40/60 RZ

Ansauggehäuse mit Schalldämmung (LG 40/60, LG 40/60 RZ, SG 60)

Ansaugluftführung (LG 40/60, LG 40/60 RZ, SG 60)

Anschlusskabel für Magnetventil (LG 40/60, LG 40/60 RZ)

Anschlusskabel für Motor (LG 40/60, LG 40/60 RZ)

Anschlusskabel für Vorwärmung (LG 40/60)

Anschlusskabel für Zündtrafo (LG 40/60, LG 40/60 RZ)

Aufsatz für Rezirkulationsrohr 100 x 100 mm (LG 40/60 RZ)

Brennerflansch Ø 80 mm

Brennerflanschdichtung Ø 80 mm mit 4 Langlöchern

Brennerhaube

Brennerrohr

Elektrode

Wartungshinweis:Optische Prüfung jährlich. Bei Bedarf mit Originalteilen auswechseln. Empfohlene Austauschperiode: alle drei JahreAllgemeiner Hinweis:Modell 40,60 und 80 sind als Elektrodensatz erhältlich. Modell 70 und 100 sind als Einzelelektroden erhältlich.ElektrodenübersichtALUCondensLeistung8/14 kW10/17 kW11/19 kW15/23 kWFlammenrohrArtikelnr.Ø 80 mm x 125 mm015110Ø 80 mm x 125 mm015110Ø 80 x 125 mm015110Ø 80 x 125 mm015110ZündelektrodenArtikelnr.Modell 40015332Modell 40015332Modell 40015332Modell 40015332     FlammenrohrArtikelnr.Ø 100 x 130 mm015115Ø 100 x 130 mm015115Ø 100 x 130 mm015115Ø 100 x 130 mm015115ZündelektrodenModell 40015332oderModell 70015230 und 015235Modell 40015332oderModell 70 015230 und 015235Modell 40015332oderModell 70 015230 und 015235Modell 40015332oderModell 70015230 und 015235 BlauthermDUO ein-und zweistufigLeistungbis 25 kWab 25 bis 50 kWab 50 bis 70 kWFlammenrohrArtikelnr.Ø 80 x 125 mm015110Ø 100 x 150 mm015114Ø 100 x 190 mm015140ZündelektrodenModell 40 015332Modell 60 015333oderModell 70015230 und 015235Modell 80015359oderModell 100015236 und 015237    FlammenrohrArtikelnr.Ø 100 x 150 mm015114--ZündelektrodenModell 40015332oderModell 70015230 und 015235--    FlammenrohrArtikelnr.Ø 80 x 160 mm Form A 015122- -ElektrodenModell 40 015332--DUOCondensLeistung6/12 kw 8/14 kW10/17 kW 11/19 kW 15/23 kW FlammenrohrArtikelnr.Ø 80 x 160 mm Form A015122Ø 80 x 125 mm015110Ø 80 x 125 mm015110Ø 80 x 125 mm 015110Ø 80 x 125 mm015110ZündelektrodenArtikelnr.Modell 40 015332Modell 40 015332Modell 40 015332Modell 40 015332Modell 40 015332     Flammenrohr Artikelnr.- Ø 100 x 150 mm015114Ø 100 x 150 mm015114Ø 100 x 150 mm015114Ø 100 x 150 mm015114Zündelektroden-Modell 40015332oderModell 70015230 und 015235Modell 40015332oderModell 70015230 und 015235Modell 40015332oderModell 70 015230 und 015235Modell 40015332oderModell 70015230 und 015235 LG LG 40/60LG 40/60 RZLG 140 LG 230BrennerrohrArtikelnr.Ø 80 x 172 mm011200Ø 80 x 224 mm011205Ø 100 x 250 mm011800Halsstück + Mundstück DN 95/60 mm011900 + 011902Stauscheibe mit BlockelektrodeArtikelnr.4-Schlitzbohrung; mit Randbohrung0102654-Schlitzbohrung; ohne Randbohrung010264 6-Schlitzbohrung Ø 80/22011805 8-Schlitzbohrung             Ø 90/24011910     BrennerrohrArtikelnr.Ø 80 x 172 mm011200Ø 80 x 174 mm011204 --Stauscheibe mit BlockelektrodeArtikelnr.6-Schlitzbohrung; ohne Randbohrung0102666-Schlitzbohrung Schlitzöffnung 100 mm Rohr011249 --     BrennerrohrArtikelnr.Ø 80 x 172 mm011200Ø 80 x 224 mm011205--Stauscheibe mit BlockelektrodeArtikelnr.12-Schlitzbohrung ohne Randbohrung0112486-Schlitzbohrung Ø 64/17,5011243--

Elektrode

Wartungshinweis:Optische Prüfung jährlich. Bei Bedarf mit Originalteilen auswechseln. Empfohlene Austauschperiode: alle drei JahreAllgemeiner Hinweis:Modell 40,60 und 80 sind als Elektrodensatz erhältlich. Modell 70 und 100 sind als Einzelelektroden erhältlich.ElektrodenübersichtALUCondensLeistung8/14 kW10/17 kW11/19 kW15/23 kWFlammenrohrArtikelnr.Ø 80 mm x 125 mm015110Ø 80 mm x 125 mm015110Ø 80 x 125 mm015110Ø 80 x 125 mm015110ZündelektrodenArtikelnr.Modell 40015332Modell 40015332Modell 40015332Modell 40015332     FlammenrohrArtikelnr.Ø 100 x 130 mm015115Ø 100 x 130 mm015115Ø 100 x 130 mm015115Ø 100 x 130 mm015115ZündelektrodenModell 40015332oderModell 70015230 und 015235Modell 40015332oderModell 70 015230 und 015235Modell 40015332oderModell 70 015230 und 015235Modell 40015332oderModell 70015230 und 015235 BlauthermDUO ein-und zweistufigLeistungbis 25 kWab 25 bis 50 kWab 50 bis 70 kWFlammenrohrArtikelnr.Ø 80 x 125 mm015110Ø 100 x 150 mm015114Ø 100 x 190 mm015140ZündelektrodenModell 40 015332Modell 60 015333oderModell 70015230 und 015235Modell 80015359oderModell 100015236 und 015237    FlammenrohrArtikelnr.Ø 100 x 150 mm015114--ZündelektrodenModell 40015332oderModell 70015230 und 015235--    FlammenrohrArtikelnr.Ø 80 x 160 mm Form A 015122- -ElektrodenModell 40 015332--DUOCondensLeistung6/12 kw 8/14 kW10/17 kW 11/19 kW 15/23 kW FlammenrohrArtikelnr.Ø 80 x 160 mm Form A015122Ø 80 x 125 mm015110Ø 80 x 125 mm015110Ø 80 x 125 mm 015110Ø 80 x 125 mm015110ZündelektrodenArtikelnr.Modell 40 015332Modell 40 015332Modell 40 015332Modell 40 015332Modell 40 015332     Flammenrohr Artikelnr.- Ø 100 x 150 mm015114Ø 100 x 150 mm015114Ø 100 x 150 mm015114Ø 100 x 150 mm015114Zündelektroden-Modell 40015332oderModell 70015230 und 015235Modell 40015332oderModell 70015230 und 015235Modell 40015332oderModell 70 015230 und 015235Modell 40015332oderModell 70015230 und 015235 LG LG 40/60LG 40/60 RZLG 140 LG 230BrennerrohrArtikelnr.Ø 80 x 172 mm011200Ø 80 x 224 mm011205Ø 100 x 250 mm011800Halsstück + Mundstück DN 95/60 mm011900 + 011902Stauscheibe mit BlockelektrodeArtikelnr.4-Schlitzbohrung; mit Randbohrung0102654-Schlitzbohrung; ohne Randbohrung010264 6-Schlitzbohrung Ø 80/22011805 8-Schlitzbohrung             Ø 90/24011910     BrennerrohrArtikelnr.Ø 80 x 172 mm011200Ø 80 x 174 mm011204 --Stauscheibe mit BlockelektrodeArtikelnr.6-Schlitzbohrung; ohne Randbohrung0102666-Schlitzbohrung Schlitzöffnung 100 mm Rohr011249 --     BrennerrohrArtikelnr.Ø 80 x 172 mm011200Ø 80 x 224 mm011205--Stauscheibe mit BlockelektrodeArtikelnr.12-Schlitzbohrung ohne Randbohrung0112486-Schlitzbohrung Ø 64/17,5011243--

Elektrode

Wartungshinweis:Optische Prüfung jährlich. Bei Bedarf mit Originalteilen auswechseln. Empfohlene Austauschperiode: alle drei JahreAllgemeiner Hinweis:Modell 40,60 und 80 sind als Elektrodensatz erhältlich. Modell 70 und 100 sind als Einzelelektroden erhältlich.ElektrodenübersichtALUCondensLeistung8/14 kW10/17 kW11/19 kW15/23 kWFlammenrohrArtikelnr.Ø 80 mm x 125 mm015110Ø 80 mm x 125 mm015110Ø 80 x 125 mm015110Ø 80 x 125 mm015110ZündelektrodenArtikelnr.Modell 40015332Modell 40015332Modell 40015332Modell 40015332     FlammenrohrArtikelnr.Ø 100 x 130 mm015115Ø 100 x 130 mm015115Ø 100 x 130 mm015115Ø 100 x 130 mm015115ZündelektrodenModell 40015332oderModell 70015230 und 015235Modell 40015332oderModell 70 015230 und 015235Modell 40015332oderModell 70 015230 und 015235Modell 40015332oderModell 70015230 und 015235 BlauthermDUO ein-und zweistufigLeistungbis 25 kWab 25 bis 50 kWab 50 bis 70 kWFlammenrohrArtikelnr.Ø 80 x 125 mm015110Ø 100 x 150 mm015114Ø 100 x 190 mm015140ZündelektrodenModell 40 015332Modell 60 015333oderModell 70015230 und 015235Modell 80015359oderModell 100015236 und 015237    FlammenrohrArtikelnr.Ø 100 x 150 mm015114--ZündelektrodenModell 40015332oderModell 70015230 und 015235--    FlammenrohrArtikelnr.Ø 80 x 160 mm Form A 015122- -ElektrodenModell 40 015332--DUOCondensLeistung6/12 kw 8/14 kW10/17 kW 11/19 kW 15/23 kW FlammenrohrArtikelnr.Ø 80 x 160 mm Form A015122Ø 80 x 125 mm015110Ø 80 x 125 mm015110Ø 80 x 125 mm 015110Ø 80 x 125 mm015110ZündelektrodenArtikelnr.Modell 40 015332Modell 40 015332Modell 40 015332Modell 40 015332Modell 40 015332     Flammenrohr Artikelnr.- Ø 100 x 150 mm015114Ø 100 x 150 mm015114Ø 100 x 150 mm015114Ø 100 x 150 mm015114Zündelektroden-Modell 40015332oderModell 70015230 und 015235Modell 40015332oderModell 70015230 und 015235Modell 40015332oderModell 70 015230 und 015235Modell 40015332oderModell 70015230 und 015235 LG LG 40/60LG 40/60 RZLG 140 LG 230BrennerrohrArtikelnr.Ø 80 x 172 mm011200Ø 80 x 224 mm011205Ø 100 x 250 mm011800Halsstück + Mundstück DN 95/60 mm011900 + 011902Stauscheibe mit BlockelektrodeArtikelnr.4-Schlitzbohrung; mit Randbohrung0102654-Schlitzbohrung; ohne Randbohrung010264 6-Schlitzbohrung Ø 80/22011805 8-Schlitzbohrung             Ø 90/24011910     BrennerrohrArtikelnr.Ø 80 x 172 mm011200Ø 80 x 174 mm011204 --Stauscheibe mit BlockelektrodeArtikelnr.6-Schlitzbohrung; ohne Randbohrung0102666-Schlitzbohrung Schlitzöffnung 100 mm Rohr011249 --     BrennerrohrArtikelnr.Ø 80 x 172 mm011200Ø 80 x 224 mm011205--Stauscheibe mit BlockelektrodeArtikelnr.12-Schlitzbohrung ohne Randbohrung0112486-Schlitzbohrung Ø 64/17,5011243--

Elektrode

Wartungshinweis:Optische Prüfung jährlich. Bei Bedarf mit Originalteilen auswechseln. Empfohlene Austauschperiode: alle drei JahreAllgemeiner Hinweis:Modell 40,60 und 80 sind als Elektrodensatz erhältlich. Modell 70 und 100 sind als Einzelelektroden erhältlich.ElektrodenübersichtALUCondensLeistung8/14 kW10/17 kW11/19 kW15/23 kWFlammenrohrArtikelnr.Ø 80 mm x 125 mm015110Ø 80 mm x 125 mm015110Ø 80 x 125 mm015110Ø 80 x 125 mm015110ZündelektrodenArtikelnr.Modell 40015332Modell 40015332Modell 40015332Modell 40015332     FlammenrohrArtikelnr.Ø 100 x 130 mm015115Ø 100 x 130 mm015115Ø 100 x 130 mm015115Ø 100 x 130 mm015115ZündelektrodenModell 40015332oderModell 70015230 und 015235Modell 40015332oderModell 70 015230 und 015235Modell 40015332oderModell 70 015230 und 015235Modell 40015332oderModell 70015230 und 015235 BlauthermDUO ein-und zweistufigLeistungbis 25 kWab 25 bis 50 kWab 50 bis 70 kWFlammenrohrArtikelnr.Ø 80 x 125 mm015110Ø 100 x 150 mm015114Ø 100 x 190 mm015140ZündelektrodenModell 40 015332Modell 60 015333oderModell 70015230 und 015235Modell 80015359oderModell 100015236 und 015237    FlammenrohrArtikelnr.Ø 100 x 150 mm015114--ZündelektrodenModell 40015332oderModell 70015230 und 015235--    FlammenrohrArtikelnr.Ø 80 x 160 mm Form A 015122- -ElektrodenModell 40 015332--DUOCondensLeistung6/12 kw 8/14 kW10/17 kW 11/19 kW 15/23 kW FlammenrohrArtikelnr.Ø 80 x 160 mm Form A015122Ø 80 x 125 mm015110Ø 80 x 125 mm015110Ø 80 x 125 mm 015110Ø 80 x 125 mm015110ZündelektrodenArtikelnr.Modell 40 015332Modell 40 015332Modell 40 015332Modell 40 015332Modell 40 015332     Flammenrohr Artikelnr.- Ø 100 x 150 mm015114Ø 100 x 150 mm015114Ø 100 x 150 mm015114Ø 100 x 150 mm015114Zündelektroden-Modell 40015332oderModell 70015230 und 015235Modell 40015332oderModell 70015230 und 015235Modell 40015332oderModell 70 015230 und 015235Modell 40015332oderModell 70015230 und 015235 LG LG 40/60LG 40/60 RZLG 140 LG 230BrennerrohrArtikelnr.Ø 80 x 172 mm011200Ø 80 x 224 mm011205Ø 100 x 250 mm011800Halsstück + Mundstück DN 95/60 mm011900 + 011902Stauscheibe mit BlockelektrodeArtikelnr.4-Schlitzbohrung; mit Randbohrung0102654-Schlitzbohrung; ohne Randbohrung010264 6-Schlitzbohrung Ø 80/22011805 8-Schlitzbohrung             Ø 90/24011910     BrennerrohrArtikelnr.Ø 80 x 172 mm011200Ø 80 x 174 mm011204 --Stauscheibe mit BlockelektrodeArtikelnr.6-Schlitzbohrung; ohne Randbohrung0102666-Schlitzbohrung Schlitzöffnung 100 mm Rohr011249 --     BrennerrohrArtikelnr.Ø 80 x 172 mm011200Ø 80 x 224 mm011205--Stauscheibe mit BlockelektrodeArtikelnr.12-Schlitzbohrung ohne Randbohrung0112486-Schlitzbohrung Ø 64/17,5011243--

Fühlerkabel mit Winkelstecker (LG 40/60 RZ)

Gebläserad

Heizölschlauch

Es handelt sich jeweils nur um einen einzelnen Heizölschlauch.

Kondensator

Kupplung

Luftklappe (LG 40/60, LG 40/60 RZ, SG 60)

Öldruckrohr

Öldüse (LG 40/60 RZ)

Die SCHEER-Öldüsen sind nach DIN EN 293 genormt.Wartungshinweis: Optische Prüfung jährlich. Bei Bedarf mit Originalteilen auswechseln. Empfohlene Austauschperiode: alle zwei JahreNameLeistungsbereichArt.-Nr.Öldüse Fluidics 0.40 gph / 60° SF15 - 19 kW022542Öldüse Fluidics 0.50 gph / 60° SF21 - 23 kW022544Öldüse Fluidics 0.55 gph / 60° SF28 - 31 kW022545Öldüse Fluidics 0.65 gph / 60° SF25 - 29 kW022547Öldüse Fluidics 0.75 gph / 60° SF31 - 37 kW022548Öldüse Fluidics 0.85 gph / 60° SF40 kW022549

Ölpumpe
