Von Rapa auf Danfoss Ölvorwärmer

Blautherm® DUO, Einbau 90° verdreht Gerco-Truhen Gerco Minox K 23 A

Blautherm® DUO, Einbau als Sturzbrenner Künzel-Truhen ST 30 /TG30 / T30

Blautherm® DUO Einbau Überkopf Künzel-Truhen T 20 und Gerco-Truhen KD 20

Blautherm® DUO, Einbau ÜberkopfLeistungsbereich: 20 - 23 kWGerco-Truhen GO 24 / GO 24Z / GO 24WS

Prospekt BlauthermDUO (3,4 MB)Anleitung BlauthermDUO Veritherm (4,9 MB) BrennerspezifikationÖldurchsatz pro Stunde0,76-4,21 kg/h (0,88-4,88Liter)Stromaufnahme (A)0,47-1,07Gewicht (kg)12Spannungsversorgung230V ~ / 50HzFeuerraumdruck (mbar)max + 1,0SteuergerätOBC 82E.-Motorf. Ölpumpe (W)70Kondensator (μF)3,0Heizölpumpe einstufigALV35 C 9553 6P 0500ZündtrafoDanfoss EBI Lieferumfang / AusschreibungstextSCHEER-Hochleistungs-Blaubrenner, einstufig für Heizöl EL gemäß DIN 51603, Leistungsbereich 23 kW, 25 kW, 40 kW, geprüft nach DIN EN 267, Aluminium-Gehäuse in Al-Mg3. Mit Saug- und Druckkammer und externer Verbrennungsluftzufuhr für pulsationsfreien Start und niedrige Betriebsgeräusche. Gebläse (Gebläse RG 130 bis 8/14 kW, Gebläse RG 148 ab 10/17 kW) mit rückwärtsgekrümmten Schaufeln, dadurch Wirkungsgradverbesserung und drastisch verringerte Verschmutzungsgefahr, Gleichstromgebläsemotor mit integrierter Drehzahlregelung über PWM-Poti, leistungsoptimierter E-Motor für Ölpumpenantrieb. Hierdurch wird der Stromverbrauch gegenüber Monoblock-Brennern deutlich reduziert. Suntec Ölpumpe einstufig (25 bar), selbsttätig regelnde Heizölvorwärmung, 2-poliger elektronischer Zündtrafo, Serto-Verschraubung, Präzisionsmischeinrichtung als Mischpatrone, Alloy Brennerrohr mit Bajonettsystem, verstellbare Rezirkulationsschlitze für NOx-Modulation, dadurch an allen gängigen Heizkesseln einsetzbar. Auslieferungszustand: mit Brennerhaube, Heizölschläuchen, Brennerflansch inkl. Dichtung, Düse, Luftansaugschlauch und 2 Schellen Ø 50 mm und Betriebsanleitung. Der Brenner ist voreingestellt und flammengeprüft. BezeichnungArt.-Nr.LeistungFlammenrohrBlautherm® DUO, einstufig mit elektronischemÖlfeuerungsautomat OBC 82und PWM-Potentiometer015069bis 25 kWØ 8001507240 kWØ 100

Prospekt BlauthermDUO (3,4 MB)Anleitung BlauthermDUO Veritherm (4,9 MB) BrennerspezifikationÖldurchsatz pro Stunde0,76-4,21 kg/h (0,88-4,88Liter)Stromaufnahme (A)0,47-1,07Gewicht (kg)12Spannungsversorgung230V ~ / 50HzFeuerraumdruck (mbar)max + 1,0SteuergerätOBC 82E.-Motorf. Ölpumpe (W)70Kondensator (μF)3,0Heizölpumpe zweistufigAT2V 45D 96034P0500ZündtrafoDanfoss EBI Lieferumfang / AusschreibungstextSCHEER-Hochleistungs-Blaubrenner, zweistufig für Heizöl EL gemäß DIN 51603, Leistungsbereich 8 - 60 kW, geprüft nach DIN EN 267, Aluminium-Gehäuse in Al-Mg3. Qualität mit Saug- und Druckkammer für pulsationsfreien Start und sehr niedrige Betriebsgeräusche. Gebläse (Gebläse RG 130 bis 11/19 kW, Gebläse RG 148 ab 15/23 kW) mit rückwärtsgekrümmten Schaufeln, dadurch Wirkungsgradverbesserung und drastisch verringerte Verschmutzungsgefahr, Gleichstromgebläsemotor mit integrierter Drehzahlregelung über PWM-Poti, leistungsoptimierter E-Motor für Ölpumpenantrieb.Hierdurch wird der Stromverbrauch um ca. 12 - 30 % gegenüber unseren herkömmlichen Gelbbrennern reduziert, Suntec Ölpumpe mit Druckentlastung, selbsttätig regelnde Heizölvorwärmung, 2-poliger, elektronischer Zündtrafo, Serto-Verschraubung, Präzisionsmischeinrichtung als Mischpatrone ausgebildet, Alloy Brennerrohr über Bajonettverschluss auswechselbar, verstellbare Rezirkulationsschlitze für NOx-Modulation, dadurch an allen gängigen Heizkesseln NOx < 120 mg/ kWh möglich. Auslieferungszustand: mit Brennerhaube, Heizölschläuchen, Brennerflansch inkl. Dichtung, Düse und Betriebsanleitung. Der Brenner ist voreingestellt und flammengeprüft. Start in Stufe 2 für Veritherm-Kessel mit zweistufiger Brennersteuerung ohne GebläsenachlaufBezeichnungArt.-Nr.LeistungFlammenrohrBlautherm® DUO, zweistufigmit elektronischem Ölfeuerungsautomat OBC 82ohne Gebläsenachlauf0158708 /14 kWØ 8001587110/17 kWØ 8001587211/19 kWØ 8001587315/23 kWØ 8001587417/25 kWØ 8001587520/30 kWØ 100 x 15001587732/40 kWØ 100 x 150015878 S*40/50 kWØ 100 x 190015879 S*50/60 kWØ 100 x 190015889 S*55/65 kWØ 100 x 190015890 S*60/70 kWØ 100 x 190* mit extra verstärktem Gebläse RG 148 (Art.-Nr. 015145)

Prospekt BlauthermDUO (3,4 MB)BrennerspezifikationÖldurchsatz pro Stunde0,76 - 4,21kg/h (0,88 - 4,88 Liter)Stromaufnahme (A)0,47-1,07Gewicht (kg)12Spannungsversorgung230V ~ / 50HzFeuerraumdruck (mbar)max + 1,0SteuergerätOBC 85E.-Motorf. Ölpumpe (W)70Kondensator (μF)3,0HeizölpumpeAT 2V 45 DZündtrafoDanfoss EBILieferumfang / AusschreibungstextSCHEER-Hochleistungs-Blaubrenner, zweistufig für Heizöl EL gemäß DIN 51603, Leistungsbereich 8 - 70 kW, geprüft nach DIN EN 267, Aluminium-Gehäuse in Al-Mg3.Mit Saug- und Druckkammer und externer Verbrennungsluftzufuhr. Durch Gebläse mit rückwärtsgekrümmten Schaufeln (Gebläse RG 130 bis 8/14 kW, Gebläse RG 148 ab 10/17 kW) Wirkungsgradverbesserung und verringerte Verschmutzungsgefahr, einfachste Einstellung der Verbrennungsluft über Tipptastatur mit permanenter Drehzahlüberwachung, leistungsoptimierter E-Motor für Ölpumpenantrieb.Hierdurch wird der Stromverbrauch gegenüber Monoblock-Brennern deutlich reduziert. Suntec Ölpumpe zweistufig (25 bar), selbsttätig regelnde Heizölvorwärmung, 2-poliger elektronischer Zündtrafo, Serto- Verschraubung, Präzisionsmischeinrichtung als Mischpatrone, Alloy Brennerrohr mit Bajonettsystem, verstellbare Rezirkulationsschlitze für NOx-Modulation, dadurch an allen gängigen Heizkesseln einsetzbar.Auslieferungszustand: mit Brennerhaube, Heizölschläuchen, Brennerflansch inklusive Dichtung, Service-Kippschalter (I/II) und Betriebsanleitung.Der Brenner ist voreingestellt und flammengeprüft.Start in Stufe 2 für Kessel/Brennwertgeräte mit zweistufiger Brennersteuerung und GebläsenachlaufBezeichnungArt.-Nr.LeistungFlammenrohrGebläseBlautherm® DUO, zweistufigmit elektronischem Ölfeuerungsautomat OBC 85und Gebläsenachlauf0158608/14 kWØ 80RG 13001586110/17 kWØ 80RG 14801586211/19 kWØ 80RG 14801586315/23 kWØ 80RG 14801586417/25 kWØ 80RG 14801586520/30 kWØ 100RG 14801586630/40 kWØ 100RG 148015867 S40/50 kWØ 100RG 148*015868 S50/60 kWØ 100RG 148*015869 S55/65 kWØ 100RG 148*015888 S60/70 kWØ 100RG 148*

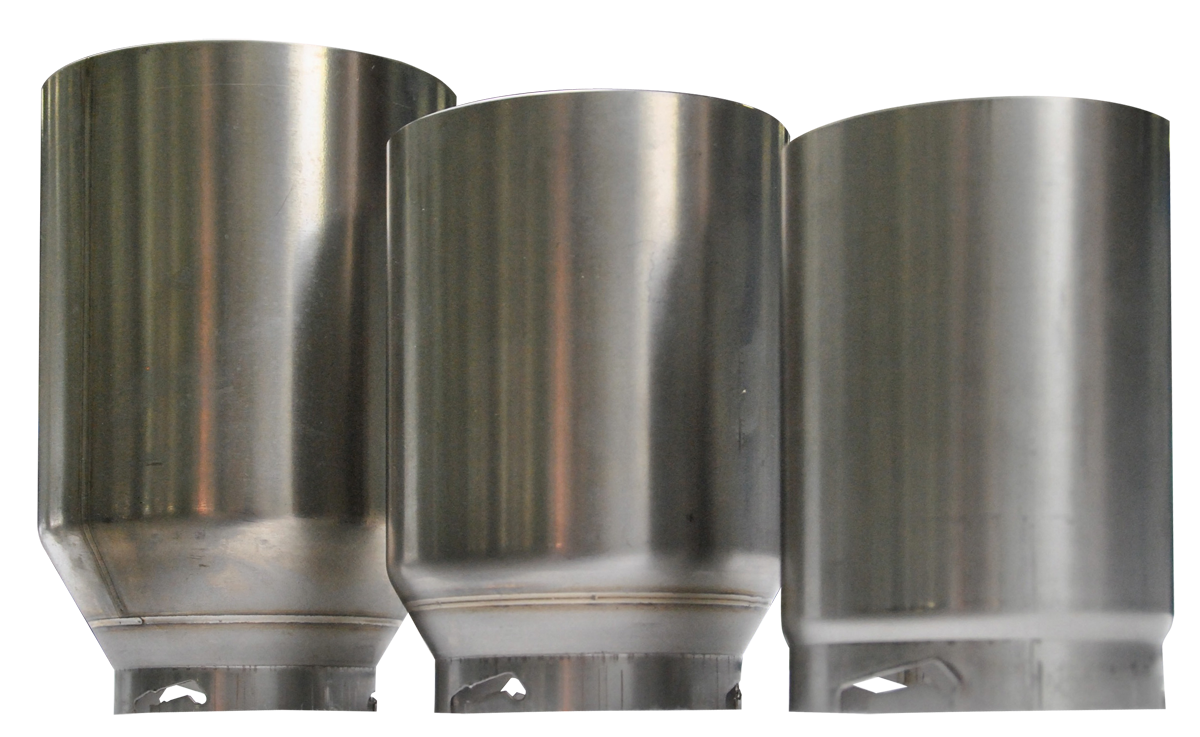

Wartungshinweis:Optische Prüfung jährlich. Bei Bedarf mit Originalteilen auswechseln. Empfohlene Austauschperiode: alle vier JahreFlammenrohrübersichtAllgemeiner Hinweis:Alloy 601 ist die Standardausführung und Alloy 617 ist höherlegiert.ALUCondensLeistung8/14 kW10/17 kW11/19 kW15/23 kWFlammenrohrArtikelnr.Ø 80 mm x 125 mm015110Ø 80 mm x 125 mm015110Ø 80 x 125 mm015110Ø 80 x 125 mm015110ZündelektrodenArtikelnr.Modell 40015332Modell 40015332Modell 40015332Modell 40015332      FlammenrohrArtikelnr. Ø 100 x 130 mm015115Ø 100 x 130 mm015115Ø 100 x 130 mm015115Ø 100 x 130 mm015115ZündelektrodenModell 40015332oderModell 70015230 und 015235Modell 40015332oderModell 70 015230 und 015235Modell 40015332oderModell 70 015230 und 015235Modell 40015332oderModell 70015230 und 015235 BlauthermDUO ein-und zweistufigLeistungbis 25 kWab 25 bis 50 kWab 50 bis 70 kWFlammenrohrArtikelnr.Ø 80 x 125 mm015110Ø 100 x 150 mm015114Ø 100 x 190 mm015140Zündelektroden Modell 40015332 Modell 60015333oderModell 70015230 und 015235Modell 80015359oderModell 100015236 und 015237    FlammenrohrArtikelnr.Ø 100 x 150 mm015114--ZündelektrodenModell 40015332oderModell 70015230 und 015235--    FlammenrohrArtikelnr.Ø 80 x 160 mm Form A015122- -ElektrodenModell 40015332--DUOCondensLeistung6/12 kw8/14 kW10/17 kW11/19 kW15/23 kWFlammenrohrArtikelnr.Ø 80 x 160 mm Form A015122Ø 80 x 125 mm015110Ø 80 x 125 mm015110Ø 80 x 125 mm015110Ø 80 x 125 mm015110ZündelektrodenArtikelnr.Modell 40015332Modell 40015332Modell 40015332Modell 40015332Modell 40015332      FlammenrohrArtikelnr.-Ø 100 x 150 mm015114Ø 100 x 150 mm015114Ø 100 x 150 mm015114Ø 100 x 150 mm015114Zündelektroden-Modell 40015332oderModell 70015230 und 015235Modell 40015332oderModell 70015230 und 015235Modell 40015332oderModell 70 015230 und 015235Modell 40015332oderModell 70015230 und 015235

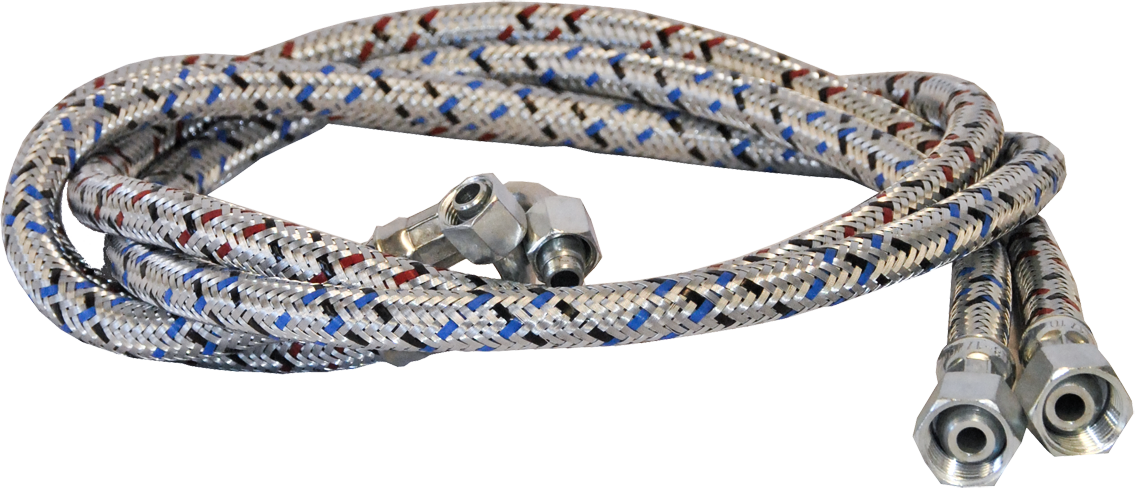

Es handelt sich jeweils nur um einen einzelnen Heizölschlauch.

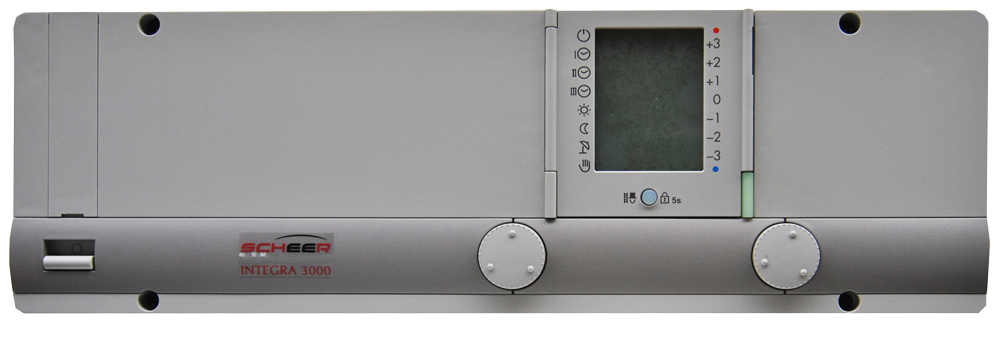

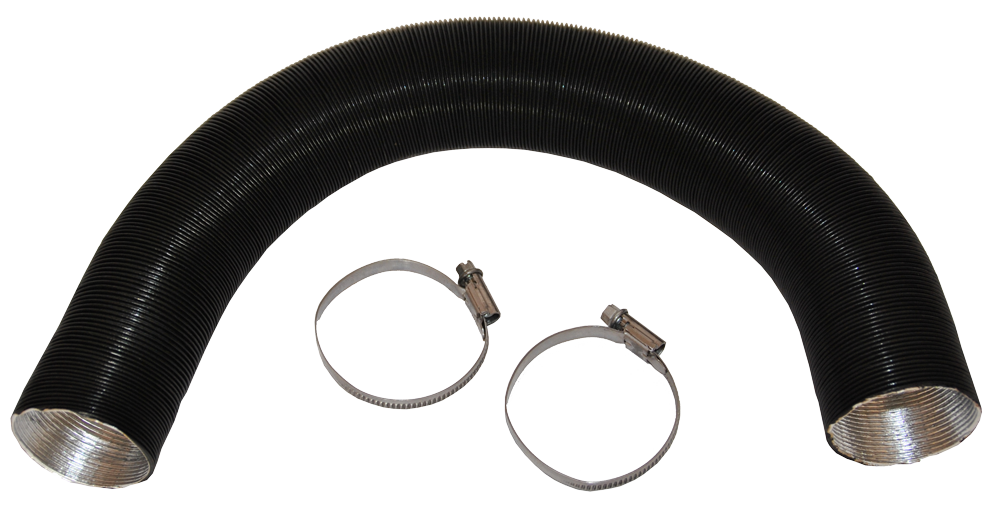

für ALUCondens, DUOCondens / Wärmezentrum, Öltherme 8/14, 12/20 (INTEGRA IT 5711 MX OGZ BWT)

HPK Ø 50 mm Alu-verstärkt

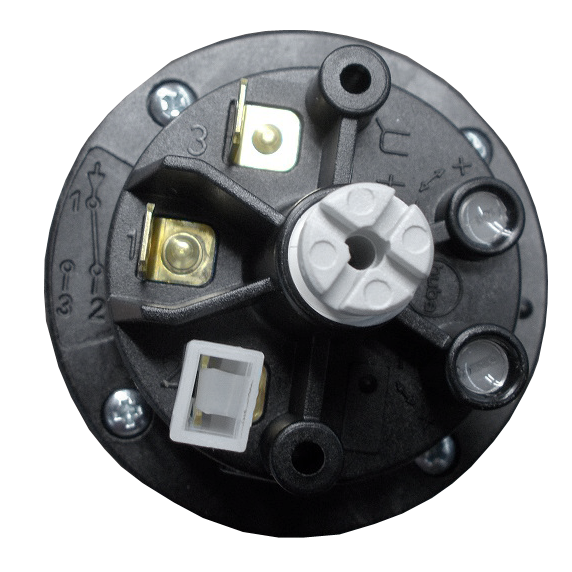

Der Luftdruckwächter kontrolliert den Druck des Brennergebläses und ist mit dem Magnetventil der Ölpumpe verbunden. Nur bei ausreichendem Ludtdruck öffnet sich das Magnetventil, sodass der Brennervorgang starten kann.Bei unzureichendem Luftdruck verhindert der Ludtdruckwächter das Austreten des Öls in den Brennraum.Dadurch wird die Verschmutzung des Brennraums durch Öl und die Möglichkeit von Verpuffungen beim nächsten Brennerstart vermieden.
