Von Rapa auf Danfoss Ölvorwärmer

Blautherm® DUO, Einbau 90° verdreht Gerco-Truhen Gerco Minox K 23 A

Blautherm® DUO, Einbau als Sturzbrenner Künzel-Truhen ST 30 /TG30 / T30

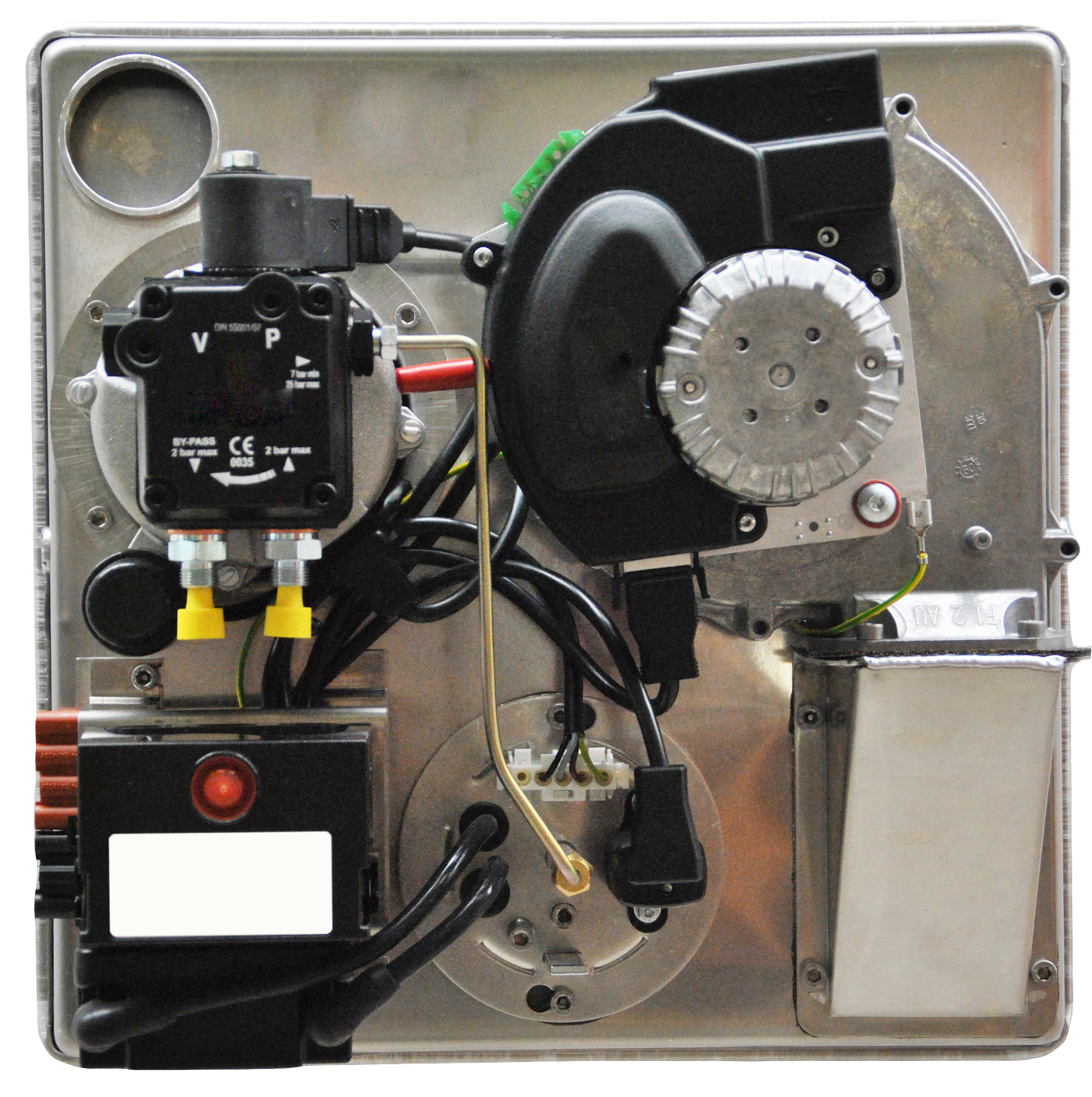

Blautherm® DUO Einbau Überkopf Künzel-Truhen T 20 und Gerco-Truhen KD 20

Blautherm® DUO, Einbau ÜberkopfLeistungsbereich: 20 - 23 kWGerco-Truhen GO 24 / GO 24Z / GO 24WS

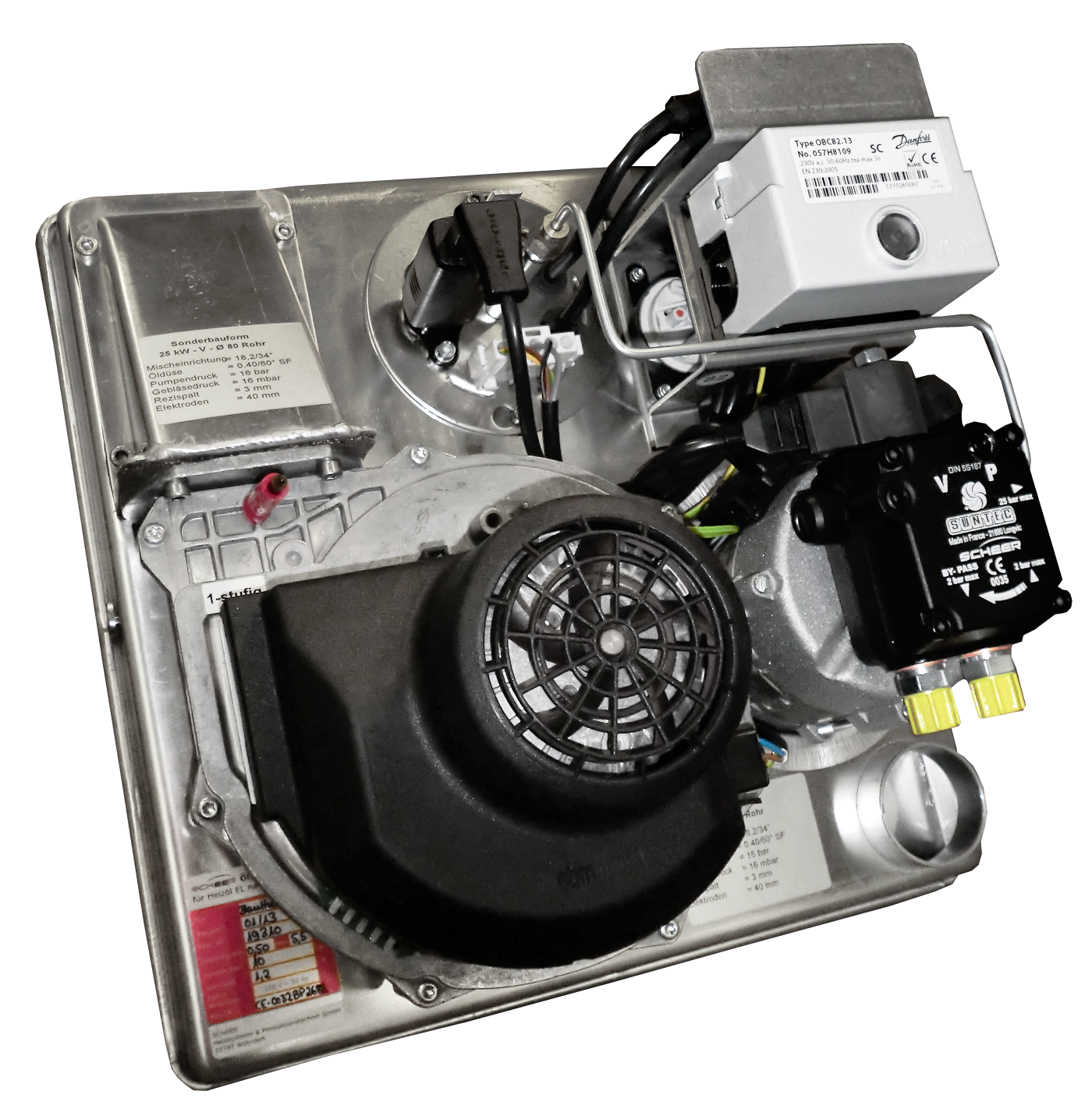

Prospekt BlauthermDUO (3,4 MB)Anleitung BlauthermDUO Veritherm (4,9 MB) BrennerspezifikationÖldurchsatz pro Stunde0,76-4,21 kg/h (0,88-4,88Liter)Stromaufnahme (A)0,47-1,07Gewicht (kg)12Spannungsversorgung230V ~ / 50HzFeuerraumdruck (mbar)max + 1,0SteuergerätOBC 82E.-Motorf. Ölpumpe (W)70Kondensator (μF)3,0Heizölpumpe einstufigALV35 C 9553 6P 0500ZündtrafoDanfoss EBI Lieferumfang / AusschreibungstextSCHEER-Hochleistungs-Blaubrenner, einstufig für Heizöl EL gemäß DIN 51603, Leistungsbereich 23 kW, 25 kW, 40 kW, geprüft nach DIN EN 267, Aluminium-Gehäuse in Al-Mg3. Mit Saug- und Druckkammer und externer Verbrennungsluftzufuhr für pulsationsfreien Start und niedrige Betriebsgeräusche. Gebläse (Gebläse RG 130 bis 8/14 kW, Gebläse RG 148 ab 10/17 kW) mit rückwärtsgekrümmten Schaufeln, dadurch Wirkungsgradverbesserung und drastisch verringerte Verschmutzungsgefahr, Gleichstromgebläsemotor mit integrierter Drehzahlregelung über PWM-Poti, leistungsoptimierter E-Motor für Ölpumpenantrieb. Hierdurch wird der Stromverbrauch gegenüber Monoblock-Brennern deutlich reduziert. Suntec Ölpumpe einstufig (25 bar), selbsttätig regelnde Heizölvorwärmung, 2-poliger elektronischer Zündtrafo, Serto-Verschraubung, Präzisionsmischeinrichtung als Mischpatrone, Alloy Brennerrohr mit Bajonettsystem, verstellbare Rezirkulationsschlitze für NOx-Modulation, dadurch an allen gängigen Heizkesseln einsetzbar. Auslieferungszustand: mit Brennerhaube, Heizölschläuchen, Brennerflansch inkl. Dichtung, Düse, Luftansaugschlauch und 2 Schellen Ø 50 mm und Betriebsanleitung. Der Brenner ist voreingestellt und flammengeprüft. BezeichnungArt.-Nr.LeistungFlammenrohrBlautherm® DUO, einstufig mit elektronischemÖlfeuerungsautomat OBC 82und PWM-Potentiometer015069bis 25 kWØ 8001507240 kWØ 100

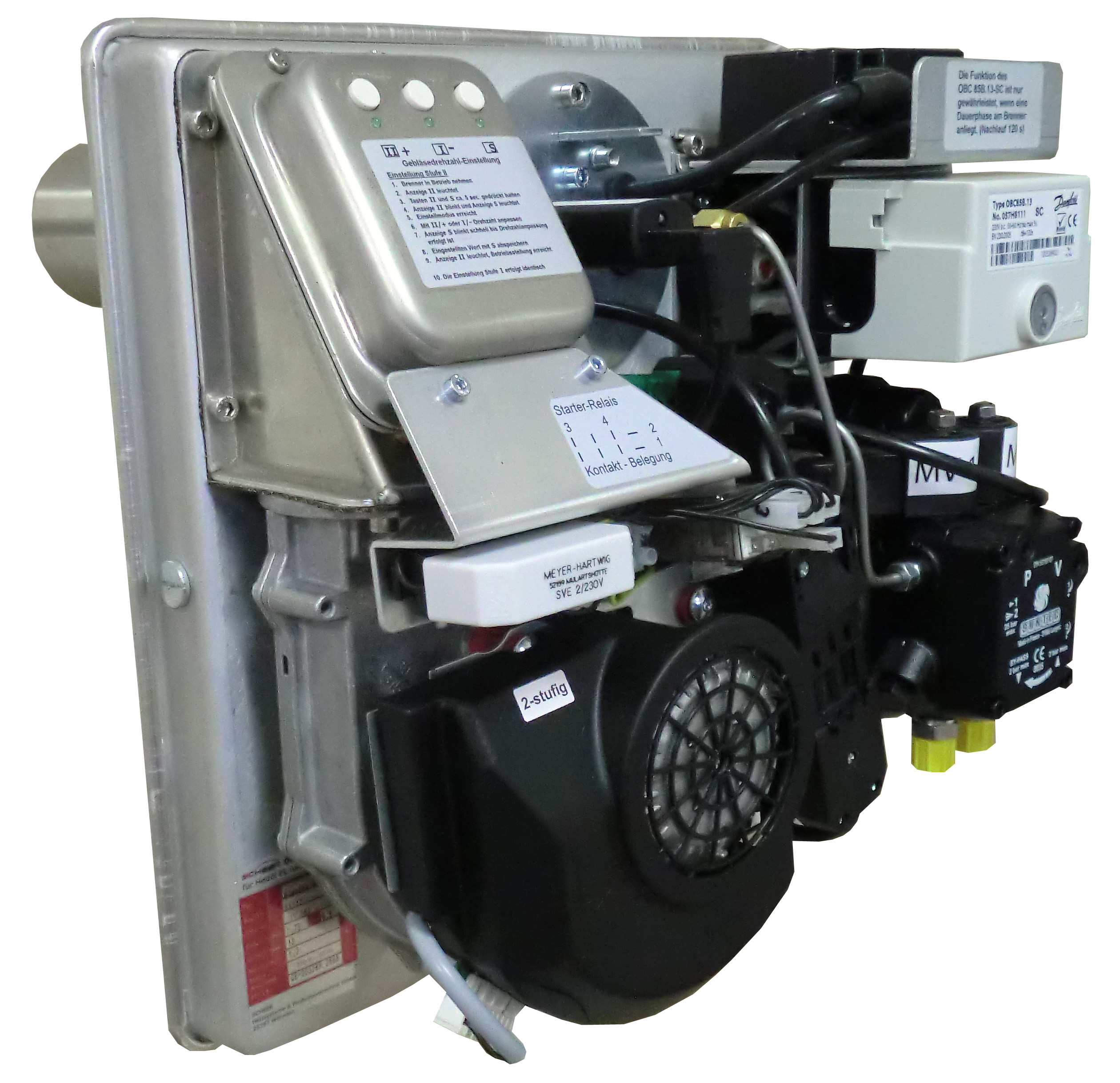

Prospekt BlauthermDUO (3,4 MB)Anleitung BlauthermDUO Veritherm (4,9 MB) BrennerspezifikationÖldurchsatz pro Stunde0,76-4,21 kg/h (0,88-4,88Liter)Stromaufnahme (A)0,47-1,07Gewicht (kg)12Spannungsversorgung230V ~ / 50HzFeuerraumdruck (mbar)max + 1,0SteuergerätOBC 82E.-Motorf. Ölpumpe (W)70Kondensator (μF)3,0Heizölpumpe zweistufigAT2V 45D 96034P0500ZündtrafoDanfoss EBI Lieferumfang / AusschreibungstextSCHEER-Hochleistungs-Blaubrenner, zweistufig für Heizöl EL gemäß DIN 51603, Leistungsbereich 8 - 60 kW, geprüft nach DIN EN 267, Aluminium-Gehäuse in Al-Mg3. Qualität mit Saug- und Druckkammer für pulsationsfreien Start und sehr niedrige Betriebsgeräusche. Gebläse (Gebläse RG 130 bis 11/19 kW, Gebläse RG 148 ab 15/23 kW) mit rückwärtsgekrümmten Schaufeln, dadurch Wirkungsgradverbesserung und drastisch verringerte Verschmutzungsgefahr, Gleichstromgebläsemotor mit integrierter Drehzahlregelung über PWM-Poti, leistungsoptimierter E-Motor für Ölpumpenantrieb.Hierdurch wird der Stromverbrauch um ca. 12 - 30 % gegenüber unseren herkömmlichen Gelbbrennern reduziert, Suntec Ölpumpe mit Druckentlastung, selbsttätig regelnde Heizölvorwärmung, 2-poliger, elektronischer Zündtrafo, Serto-Verschraubung, Präzisionsmischeinrichtung als Mischpatrone ausgebildet, Alloy Brennerrohr über Bajonettverschluss auswechselbar, verstellbare Rezirkulationsschlitze für NOx-Modulation, dadurch an allen gängigen Heizkesseln NOx < 120 mg/ kWh möglich. Auslieferungszustand: mit Brennerhaube, Heizölschläuchen, Brennerflansch inkl. Dichtung, Düse und Betriebsanleitung. Der Brenner ist voreingestellt und flammengeprüft. Start in Stufe 2 für Veritherm-Kessel mit zweistufiger Brennersteuerung ohne GebläsenachlaufBezeichnungArt.-Nr.LeistungFlammenrohrBlautherm® DUO, zweistufigmit elektronischem Ölfeuerungsautomat OBC 82ohne Gebläsenachlauf0158708 /14 kWØ 8001587110/17 kWØ 8001587211/19 kWØ 8001587315/23 kWØ 8001587417/25 kWØ 8001587520/30 kWØ 100 x 15001587732/40 kWØ 100 x 150015878 S*40/50 kWØ 100 x 190015879 S*50/60 kWØ 100 x 190015889 S*55/65 kWØ 100 x 190015890 S*60/70 kWØ 100 x 190* mit extra verstärktem Gebläse RG 148 (Art.-Nr. 015145)

Prospekt BlauthermDUO (3,4 MB)BrennerspezifikationÖldurchsatz pro Stunde0,76 - 4,21kg/h (0,88 - 4,88 Liter)Stromaufnahme (A)0,47-1,07Gewicht (kg)12Spannungsversorgung230V ~ / 50HzFeuerraumdruck (mbar)max + 1,0SteuergerätOBC 85E.-Motorf. Ölpumpe (W)70Kondensator (μF)3,0HeizölpumpeAT 2V 45 DZündtrafoDanfoss EBILieferumfang / AusschreibungstextSCHEER-Hochleistungs-Blaubrenner, zweistufig für Heizöl EL gemäß DIN 51603, Leistungsbereich 8 - 70 kW, geprüft nach DIN EN 267, Aluminium-Gehäuse in Al-Mg3.Mit Saug- und Druckkammer und externer Verbrennungsluftzufuhr. Durch Gebläse mit rückwärtsgekrümmten Schaufeln (Gebläse RG 130 bis 8/14 kW, Gebläse RG 148 ab 10/17 kW) Wirkungsgradverbesserung und verringerte Verschmutzungsgefahr, einfachste Einstellung der Verbrennungsluft über Tipptastatur mit permanenter Drehzahlüberwachung, leistungsoptimierter E-Motor für Ölpumpenantrieb.Hierdurch wird der Stromverbrauch gegenüber Monoblock-Brennern deutlich reduziert. Suntec Ölpumpe zweistufig (25 bar), selbsttätig regelnde Heizölvorwärmung, 2-poliger elektronischer Zündtrafo, Serto- Verschraubung, Präzisionsmischeinrichtung als Mischpatrone, Alloy Brennerrohr mit Bajonettsystem, verstellbare Rezirkulationsschlitze für NOx-Modulation, dadurch an allen gängigen Heizkesseln einsetzbar.Auslieferungszustand: mit Brennerhaube, Heizölschläuchen, Brennerflansch inklusive Dichtung, Service-Kippschalter (I/II) und Betriebsanleitung.Der Brenner ist voreingestellt und flammengeprüft.Start in Stufe 2 für Kessel/Brennwertgeräte mit zweistufiger Brennersteuerung und GebläsenachlaufBezeichnungArt.-Nr.LeistungFlammenrohrGebläseBlautherm® DUO, zweistufigmit elektronischem Ölfeuerungsautomat OBC 85und Gebläsenachlauf0158608/14 kWØ 80RG 13001586110/17 kWØ 80RG 14801586211/19 kWØ 80RG 14801586315/23 kWØ 80RG 14801586417/25 kWØ 80RG 14801586520/30 kWØ 100RG 14801586630/40 kWØ 100RG 148015867 S40/50 kWØ 100RG 148*015868 S50/60 kWØ 100RG 148*015869 S55/65 kWØ 100RG 148*015888 S60/70 kWØ 100RG 148*

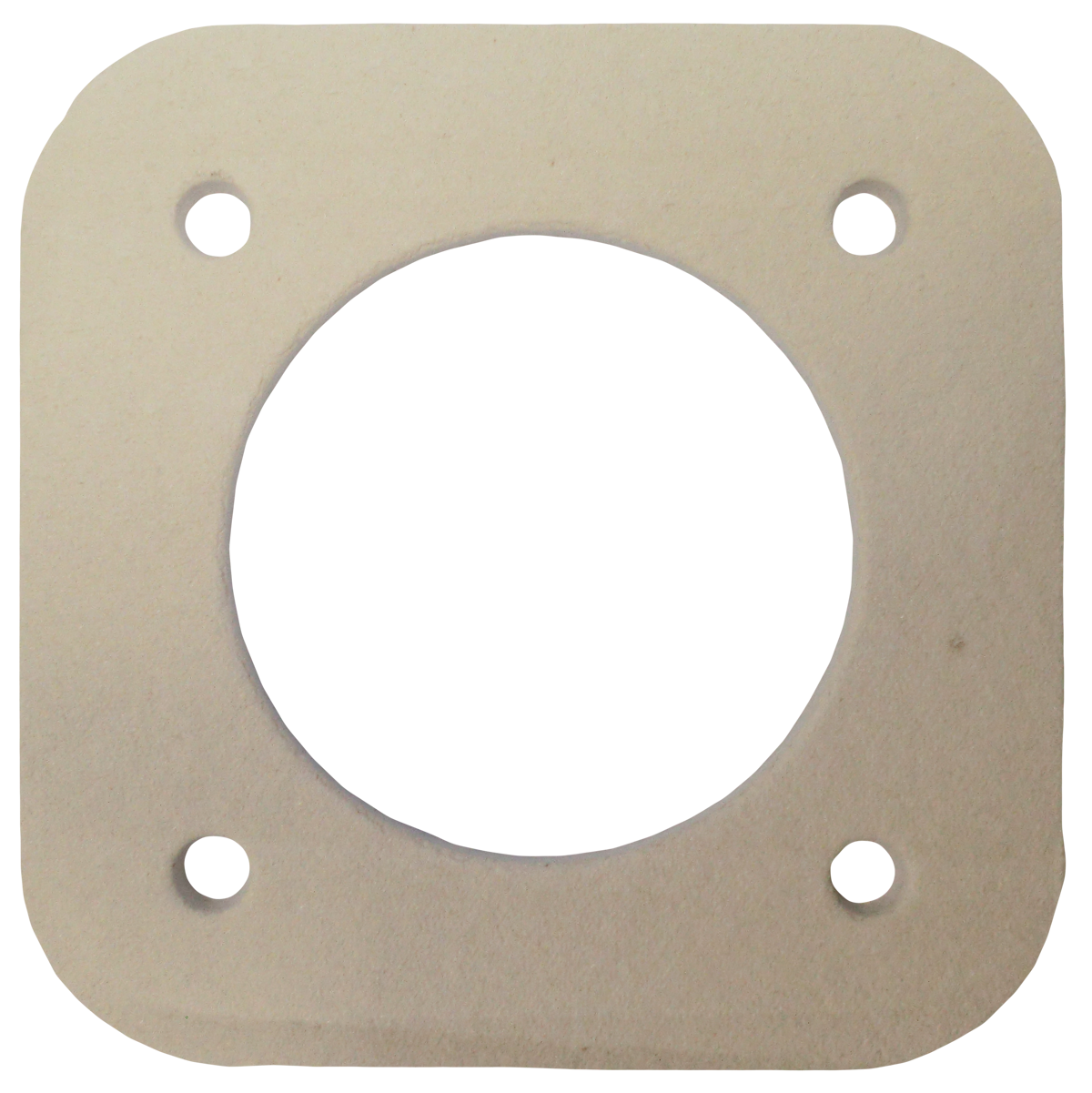

Brennerflanschdichtung Ø 100mm 170 x 170 mm mit 4 Löchernfür LG 120 und LG 100 V

Wartungshinweis:Optische Prüfung jährlich. Bei Bedarf mit Originalteilen auswechseln. Empfohlene Austauschperiode: alle drei JahreAllgemeiner Hinweis:Modell 40,60 und 80 sind als Elektrodensatz erhältlich. Modell 70 und 100 sind als Einzelelektroden erhältlich.ElektrodenübersichtALUCondensLeistung8/14 kW10/17 kW11/19 kW15/23 kWFlammenrohrArtikelnr.Ø 80 mm x 125 mm015110Ø 80 mm x 125 mm015110Ø 80 x 125 mm015110Ø 80 x 125 mm015110ZündelektrodenArtikelnr.Modell 40015332Modell 40015332Modell 40015332Modell 40015332     FlammenrohrArtikelnr.Ø 100 x 130 mm015115Ø 100 x 130 mm015115Ø 100 x 130 mm015115Ø 100 x 130 mm015115ZündelektrodenModell 40015332oderModell 70015230 und 015235Modell 40015332oderModell 70 015230 und 015235Modell 40015332oderModell 70 015230 und 015235Modell 40015332oderModell 70015230 und 015235 BlauthermDUO ein-und zweistufigLeistungbis 25 kWab 25 bis 50 kWab 50 bis 70 kWFlammenrohrArtikelnr.Ø 80 x 125 mm015110Ø 100 x 150 mm015114Ø 100 x 190 mm015140ZündelektrodenModell 40 015332Modell 60 015333oderModell 70015230 und 015235Modell 80015359oderModell 100015236 und 015237    FlammenrohrArtikelnr.Ø 100 x 150 mm015114--ZündelektrodenModell 40015332oderModell 70015230 und 015235--    FlammenrohrArtikelnr.Ø 80 x 160 mm Form A 015122- -ElektrodenModell 40 015332--DUOCondensLeistung6/12 kw 8/14 kW10/17 kW 11/19 kW 15/23 kW FlammenrohrArtikelnr.Ø 80 x 160 mm Form A015122Ø 80 x 125 mm015110Ø 80 x 125 mm015110Ø 80 x 125 mm 015110Ø 80 x 125 mm015110ZündelektrodenArtikelnr.Modell 40 015332Modell 40 015332Modell 40 015332Modell 40 015332Modell 40 015332     Flammenrohr Artikelnr.- Ø 100 x 150 mm015114Ø 100 x 150 mm015114Ø 100 x 150 mm015114Ø 100 x 150 mm015114Zündelektroden-Modell 40015332oderModell 70015230 und 015235Modell 40015332oderModell 70015230 und 015235Modell 40015332oderModell 70 015230 und 015235Modell 40015332oderModell 70015230 und 015235 LG LG 40/60LG 40/60 RZLG 140 LG 230BrennerrohrArtikelnr.Ø 80 x 172 mm011200Ø 80 x 224 mm011205Ø 100 x 250 mm011800Halsstück + Mundstück DN 95/60 mm011900 + 011902Stauscheibe mit BlockelektrodeArtikelnr.4-Schlitzbohrung; mit Randbohrung0102654-Schlitzbohrung; ohne Randbohrung010264 6-Schlitzbohrung Ø 80/22011805 8-Schlitzbohrung             Ø 90/24011910     BrennerrohrArtikelnr.Ø 80 x 172 mm011200Ø 80 x 174 mm011204 --Stauscheibe mit BlockelektrodeArtikelnr.6-Schlitzbohrung; ohne Randbohrung0102666-Schlitzbohrung Schlitzöffnung 100 mm Rohr011249 --     BrennerrohrArtikelnr.Ø 80 x 172 mm011200Ø 80 x 224 mm011205--Stauscheibe mit BlockelektrodeArtikelnr.12-Schlitzbohrung ohne Randbohrung0112486-Schlitzbohrung Ø 64/17,5011243--

Filtereinsatz MC 18 (5μ)

Wartungshinweis:Optische Prüfung jährlich. Bei Bedarf mit Originalteilen auswechseln. Empfohlene Austauschperiode: alle vier JahreFlammenrohrübersichtAllgemeiner Hinweis:Alloy 601 ist die Standardausführung und Alloy 617 ist höherlegiert.ALUCondensLeistung8/14 kW10/17 kW11/19 kW15/23 kWFlammenrohrArtikelnr.Ø 80 mm x 125 mm015110Ø 80 mm x 125 mm015110Ø 80 x 125 mm015110Ø 80 x 125 mm015110ZündelektrodenArtikelnr.Modell 40015332Modell 40015332Modell 40015332Modell 40015332      FlammenrohrArtikelnr. Ø 100 x 130 mm015115Ø 100 x 130 mm015115Ø 100 x 130 mm015115Ø 100 x 130 mm015115ZündelektrodenModell 40015332oderModell 70015230 und 015235Modell 40015332oderModell 70 015230 und 015235Modell 40015332oderModell 70 015230 und 015235Modell 40015332oderModell 70015230 und 015235 BlauthermDUO ein-und zweistufigLeistungbis 25 kWab 25 bis 50 kWab 50 bis 70 kWFlammenrohrArtikelnr.Ø 80 x 125 mm015110Ø 100 x 150 mm015114Ø 100 x 190 mm015140Zündelektroden Modell 40015332 Modell 60015333oderModell 70015230 und 015235Modell 80015359oderModell 100015236 und 015237    FlammenrohrArtikelnr.Ø 100 x 150 mm015114--ZündelektrodenModell 40015332oderModell 70015230 und 015235--    FlammenrohrArtikelnr.Ø 80 x 160 mm Form A015122- -ElektrodenModell 40015332--DUOCondensLeistung6/12 kw8/14 kW10/17 kW11/19 kW15/23 kWFlammenrohrArtikelnr.Ø 80 x 160 mm Form A015122Ø 80 x 125 mm015110Ø 80 x 125 mm015110Ø 80 x 125 mm015110Ø 80 x 125 mm015110ZündelektrodenArtikelnr.Modell 40015332Modell 40015332Modell 40015332Modell 40015332Modell 40015332      FlammenrohrArtikelnr.-Ø 100 x 150 mm015114Ø 100 x 150 mm015114Ø 100 x 150 mm015114Ø 100 x 150 mm015114Zündelektroden-Modell 40015332oderModell 70015230 und 015235Modell 40015332oderModell 70015230 und 015235Modell 40015332oderModell 70 015230 und 015235Modell 40015332oderModell 70015230 und 015235

Flo Co Top KM mit Opticlean Filter und langer Filtertasse- Micro-Filtereinsatz MC-18, 5-20 µm lang - Umschaltventil Einfach-/Mehrfachfilterung - Filtertasse mit Entleereinrichtung - Manometer -0,7/+0,9 bar - Inklusive Montagezubehör

LG 40/60
