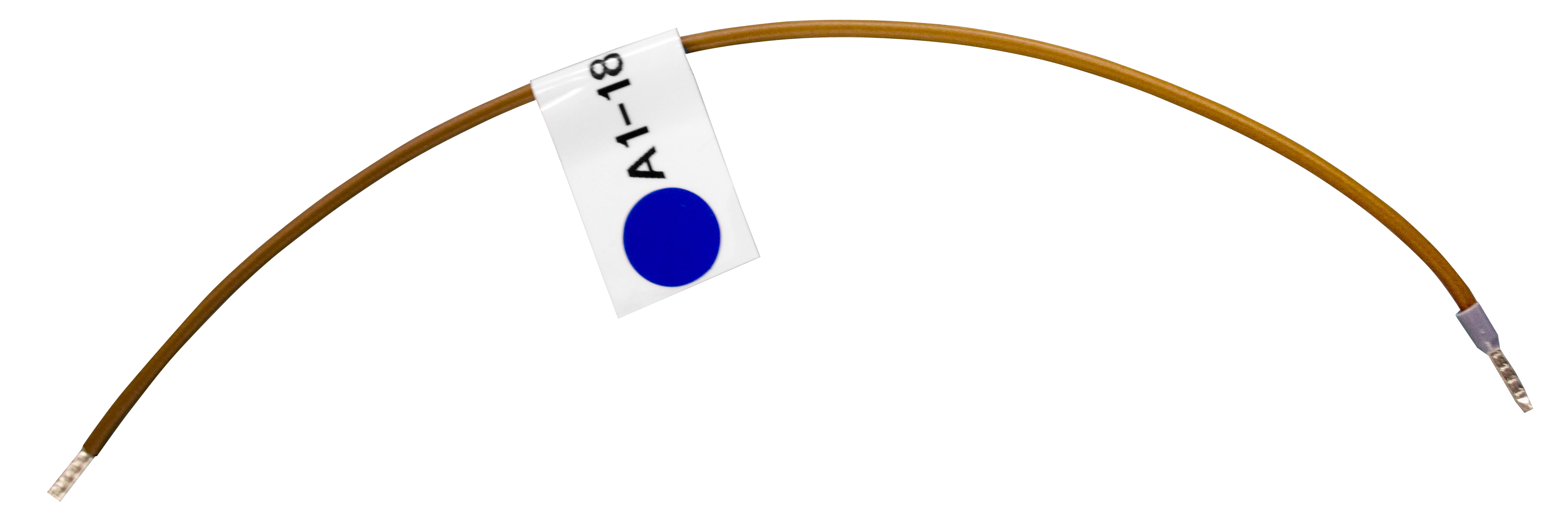

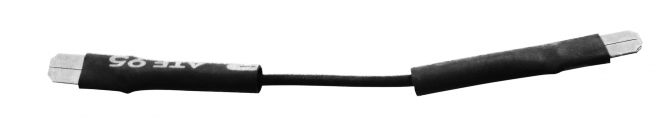

Zum vorübergehenden überbrücken von Luftdruckwächtern.

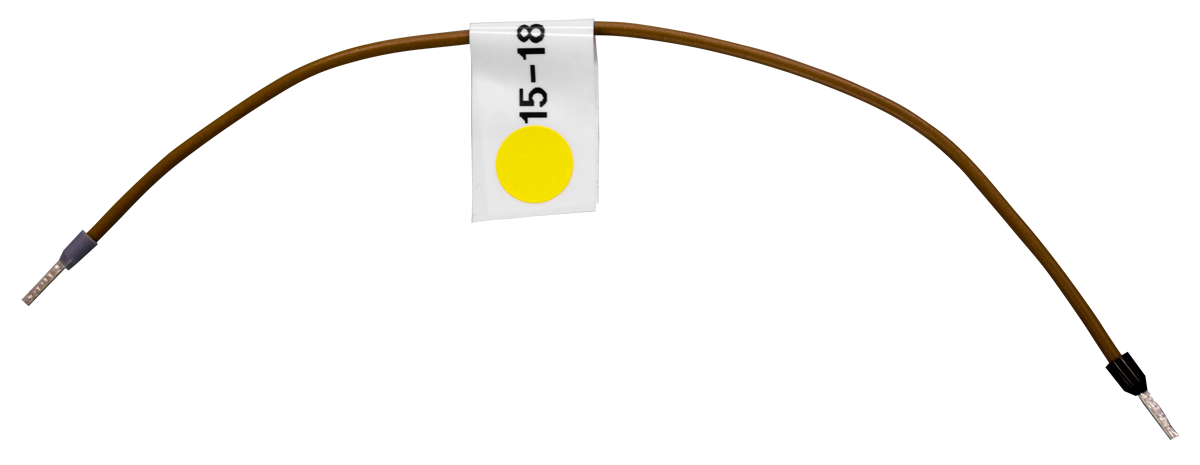

Für den Notbetrieb um ein defektes Ausschaltverzögerungsrelais zu überbrücken.

Für den Notbetrieb mit einem defekten Einschaltverzögerungsrelais.

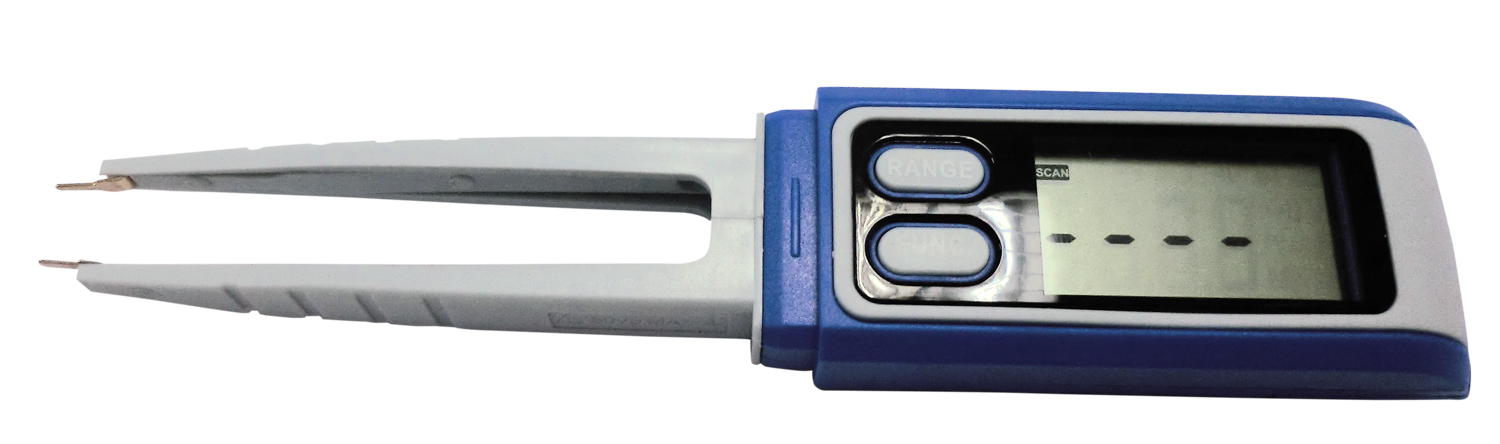

Ein ideales Messgerät zur Kapazitätsmessung vom Kondensator und Vielem mehr.

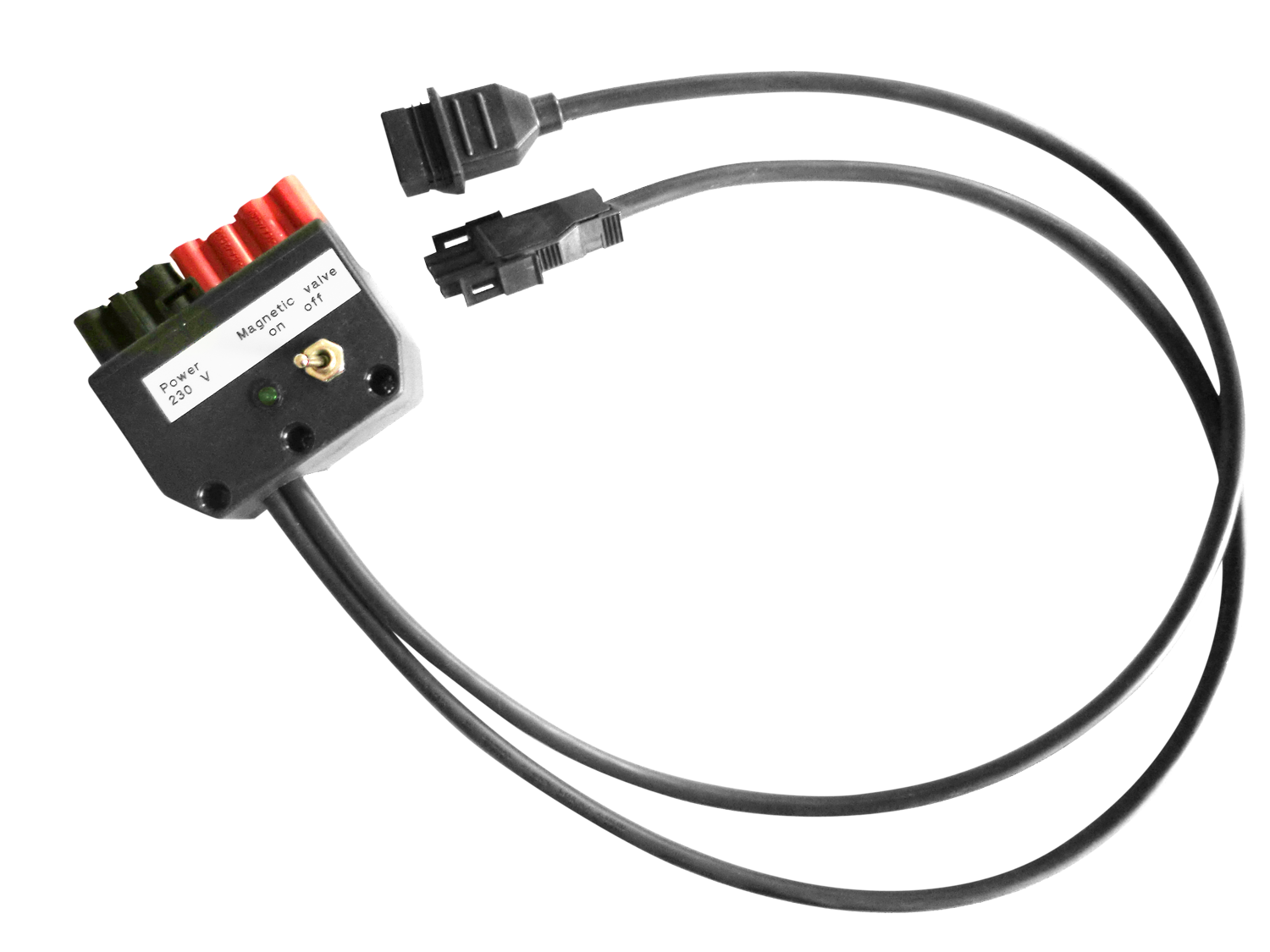

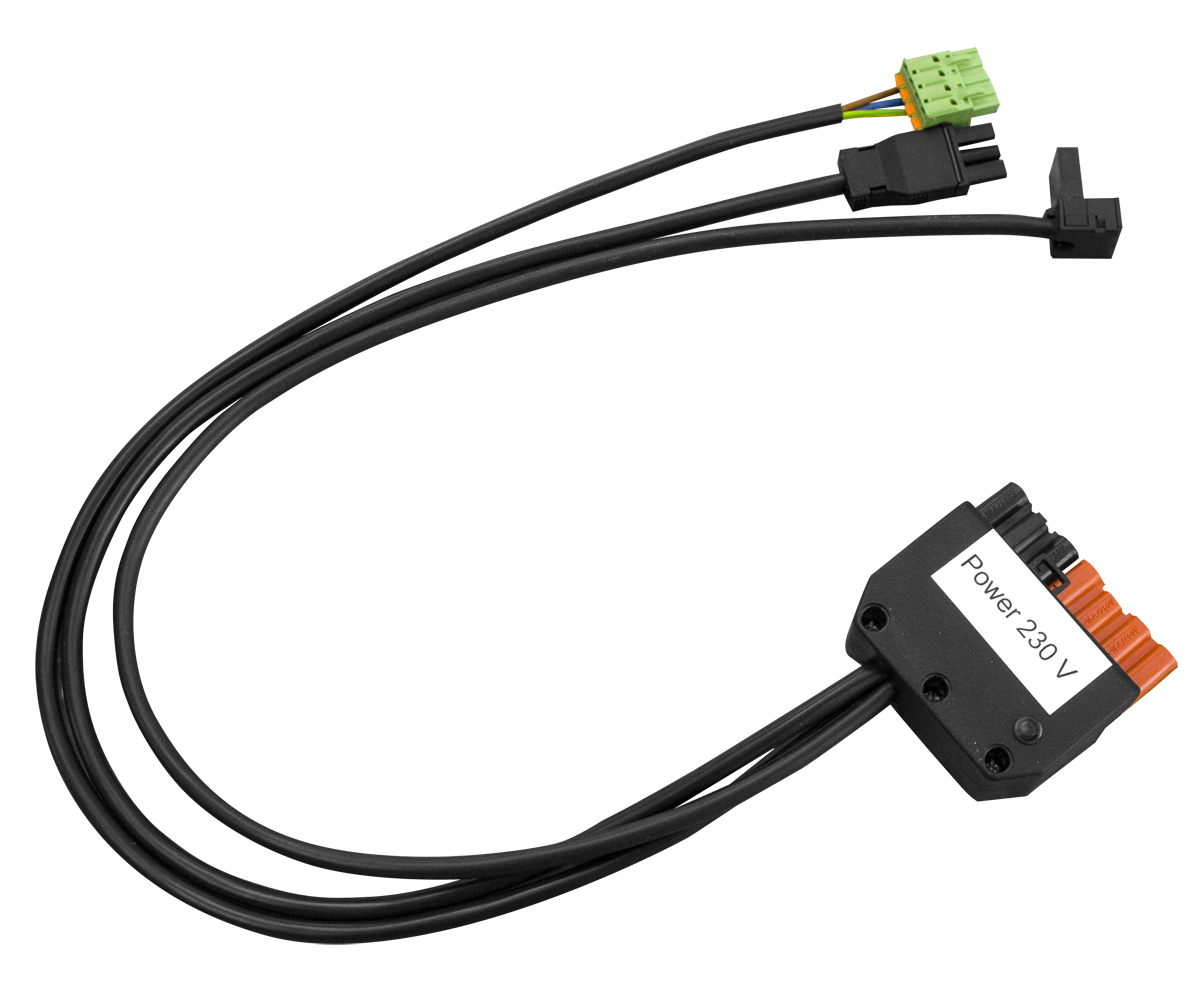

1. Once you connect the service plug connector for the fan and controller board to the burner plug, the indicator light illuminates when the voltage in-phase is. If the indicator light does not illuminate, turn the power plug by 180°. 2.If the oil supply is disrupted (e.g. tank is empty), you can fix this through the direct access to the oil pump motor and put it back into service.Only allowed for small oil line lengths. 3. With a direct connection to the oil pump motor or fan motor, you can check the function of the oil pump motor and the oil pump and listen for sounds that indicate faulty bearings. 1. Sobald Sie den Multi-Service-Stecker an den Brennerstecker anschließen, leuchet die Kontrollleuchte, bei phasenrichtiger Spannung. Leuchtet die Kontrollleuchte nicht, drehen Sie den Netzstecker um 180°. 2. Sollte die Ölversorgung gestört sein (z. B. Tank leer), können Sie diese durch das direkte Ansteuern des Ölpumpenmotors feststellen oder wieder in Betrieb nehmen. Nur bei kleinen Ölleitungslängen erlaubt. 3. Mit der direkten Verbindung zum Ölpumpenmotor oder Gebläsemotor können Sie die Funktion des Ölpumpenmotors und der Ölpumpe prüfen und Geräusche durch fehlerhafte Lager erkennen und zuordnen.4. In case the fan controller does not allow a burner start-up because of a defect or excessive deviations in fan speed (see performance data on the burner), please connect the service plug connector for the fan and controller board on the fan and the controller board.You can now correct the fan speed on the control board and can also preset a new control board.4. Schließen Sie den Multi-Stecker an das Gebläse und die Regelplatine an, wenn die Gebläsesteuerung durch einen Defekt oder zu große Abweichungen der Gebläsedrehzahl (siehe Leistungsangaben am Brenner) einen Brennerstart nicht zulässt.Sie können nun die Gebläsedrehzahl über die Regelplatine korrigieren bzw. eine neue Regelplatine voreinstellen.5. Through the direct control of the ignition unit you can make the function of the transformer audible. If you remove the mixing cartridge, and connect directly the ignition cable to the transformer, you can make the ignition spark visible. 5. Durch das direkte Ansteuern vom Zündtrafo können Sie die Funktion des Trafos hörbar machen. Wenn Sie die Mischpatrone ausbauen, können Sie beim direkten Anschluss der Zündkabel an den Trafo den Zündfunken sichtbar machen.

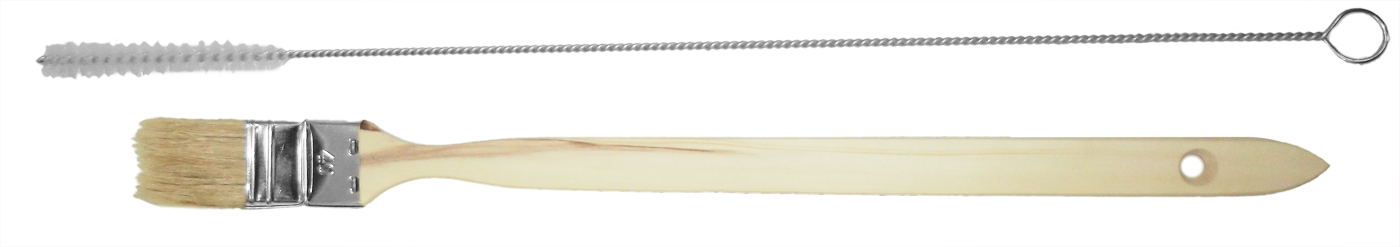

Reinungsset bestehend aus Zylinderbürste und Reinigungspinsel.

Ein starkes Hilfsmittel zum Überprüfen von Motor und Ölpumpe und zum Einstellen von Öldruck sowie zum fachgerechten Ansaugen und Entlüften von Ölanlagen.

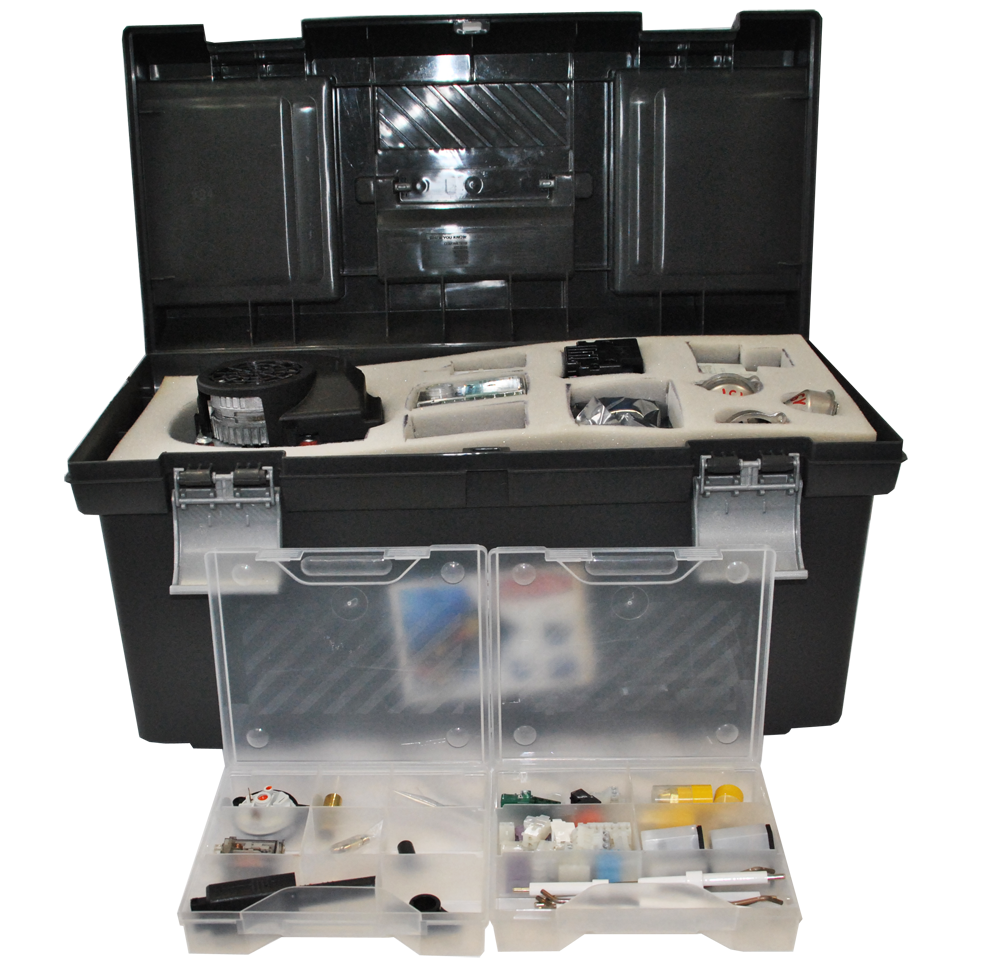

Bezeichnung Anzahl Art.-Nr. Finder-Relais Typ 56.32.8.230.0040 1 070519 Adapter-Befestigungsflansch 056.05 1 070518 Feinsicherung 6,3 A (mittelträge) 3 070414 Lichtrohrendstück ohne Bohrung 1 015186 Kupplung Motor ACC 1 010292 Flammenwächter KLC 2002 1 020064 Luftdruckwächter SIT-Controls 1 015180 Öldüse Scheer 0,25 gph / 80° SC 2 022277 Öldüse Fluidics 0,30 gph / 60° SF 2 022540 Öldüse Fluidics 0,35 gph / 60° SF 2 022541 Öldüse Fluidics 0,45 gph / 60° SF 2 022543 Öldüse Fluidics 0,50 gph / 60° SF 2 022544 Zündelektrode Satz Mod. 40 2 015332 Zündelektrode Satz Mod. 60 2 015333 Öldruckleitung komplett, Ø 4x280 mm 1 015799 Motor für Pumpe 230 V /50Hz 70W 1 015138 Wasserdruckwächter G 1/4“, P ein = 800 mbar, P aus = 600 mbar 1 072310 Kondensator MFB MP (3 µF) 100°C 1 010294 Ölpumpe mit 2 Magnetventilen AT2V- 45 D für Bioanteil bis 10% zweist. 1 011757 Radialgebläse RG 148, zweistufig 1 015112 Heizölschlauch mit Schneidringverschraubung, Länge: 2000 mm 2 041416 Flammenrohr, Ø 100 x 1 x 150 mm 1 015114 Flammenrohr, Ø 100 x 1 x 150 mm 1 015110 Ölvorwärmer FPHB5 mit Rohr u. Winkel, Länge: 173 mm 1 015164 Sicherheitstemperaturbegrenzer, Typ: TG 400/971 100 °C 1 052604 Tauchfühler Speicher ZTF 222.3, Länge: 4000 mm 1 051542 Vorlauffühler (Anlegefühler) ZVF 210, Länge: 2000 mm 1 051543 Zündkabel mit Winkelbuchse, Länge: 270 mm 2 015143 Steuergerät DKO 992 Mod. 20 1 020095 Gebläsesteuerung SCHEER-2Stufen-Universalersatz 1 015103 Zündtrafo Danfoss EBI 1 010276 Außenfühler ZAF 200 1 051540 Zeitrelais einschaltverzögert, Typ: 82.11.0.240 1 070539 Dosierring Messing für MB 800 1 015412 Steuergerät OBC 85B. 13SC 1 020096 Schaltverzögerer Typ SVE-3L 1 070527 Service Stecker für Wartung/Service 1 072232 Service Stecker für Motor/Ölpumpe/Magnetventil 1 073016

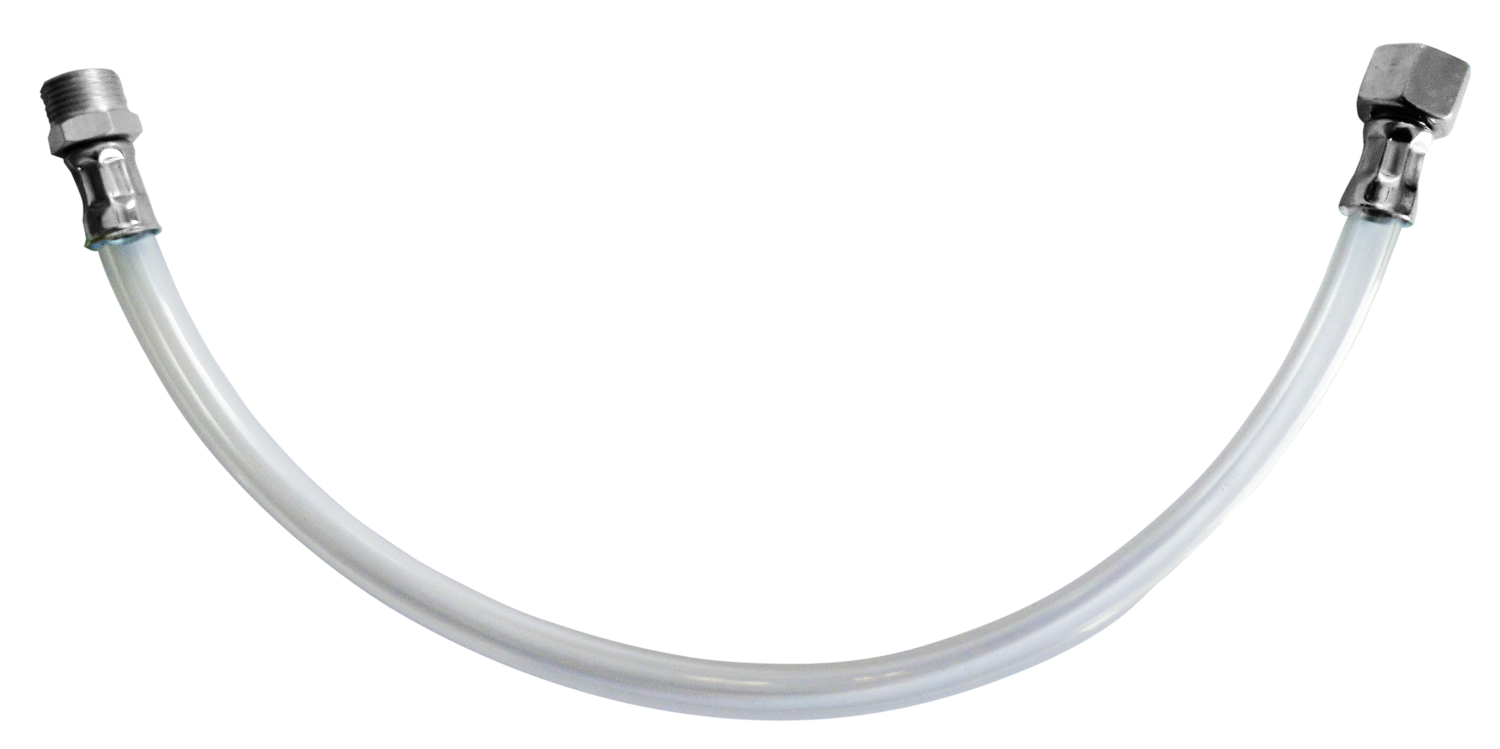

Testschlauch für Ölanlage PVC klar 400 mm

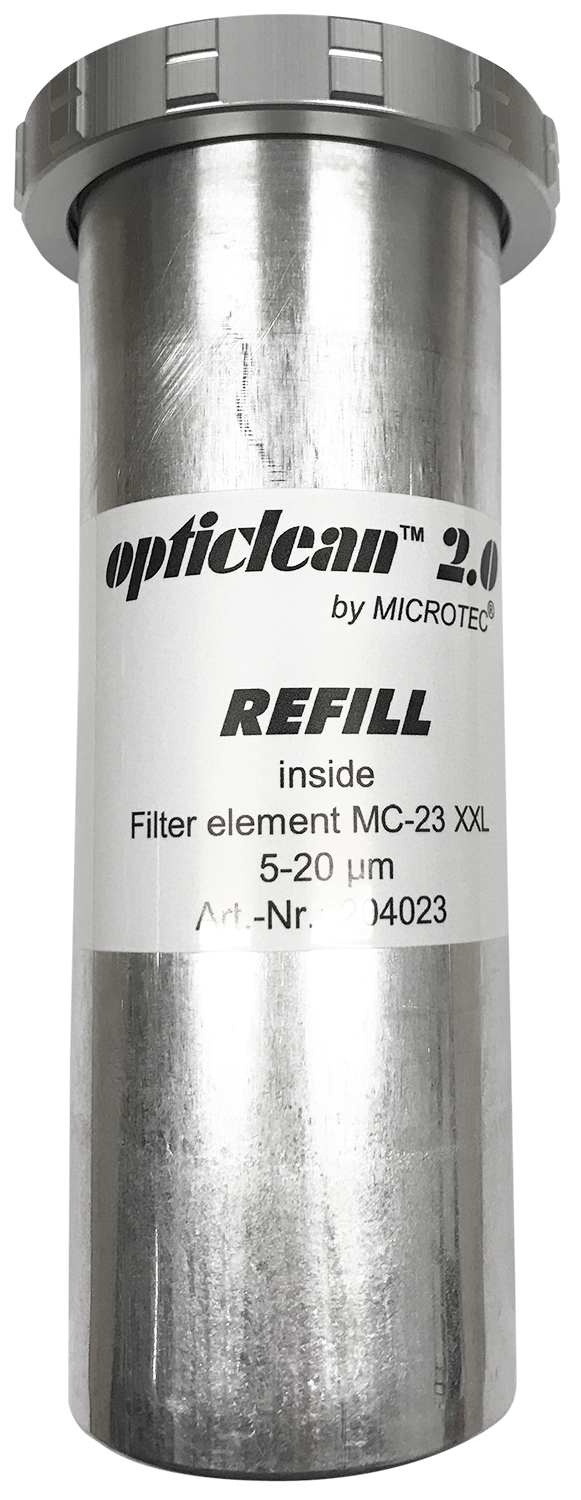

5 - 20 my opticlean

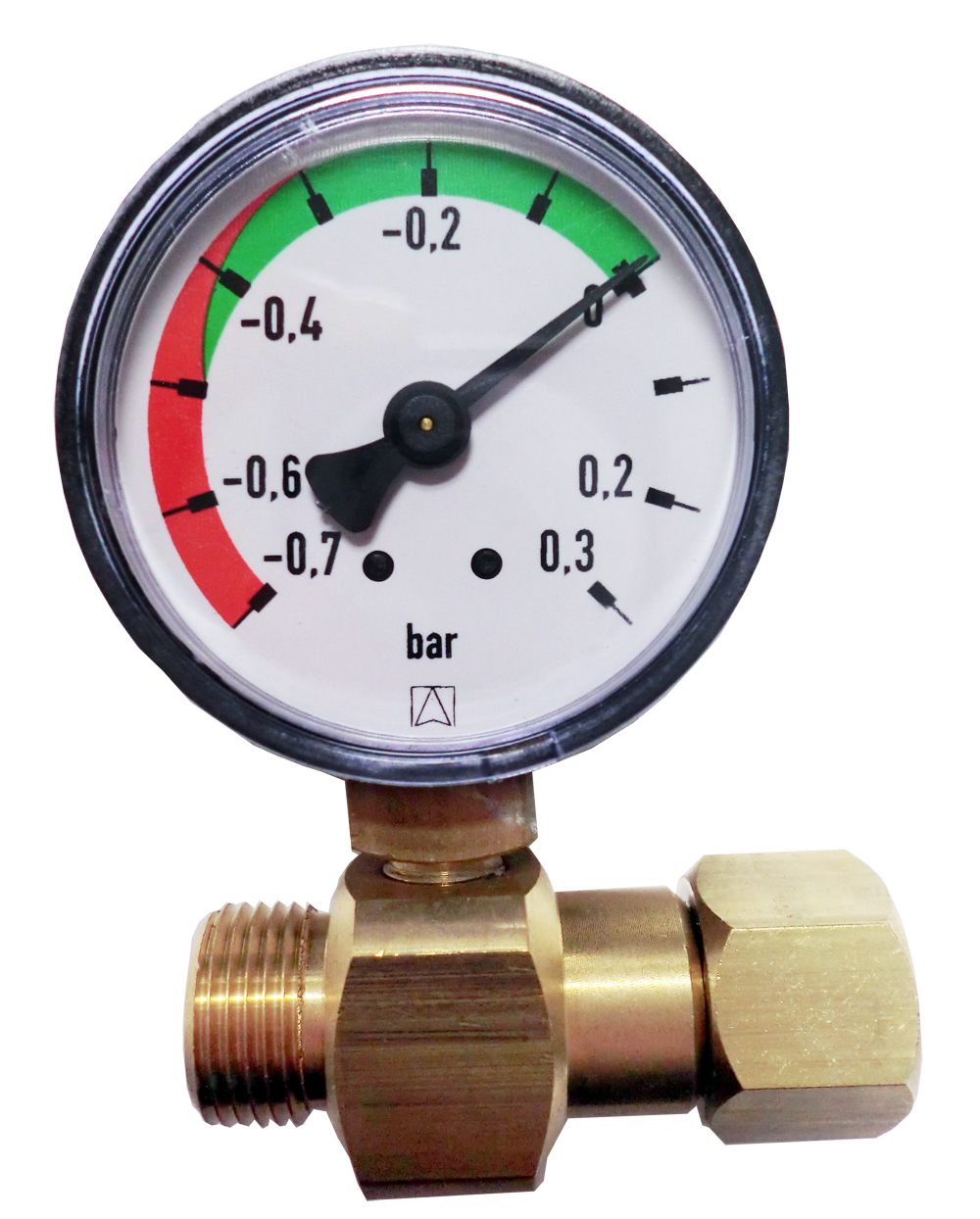

Das Unterdruckmanometer zeigt den Unterdruck im Vorlauf zur Ölpumpe an. Dadurch wird dem Endverbraucher im Brennerbetrieb der aktuelle Filterzustand angezeigt.Im Unterdruckbereich von 0 bis -0,3 bar läuft die Anlage optimal. Zwischen -0,3 und -0,5 bar wird ein Filterwechsel empfohlen, bei noch größeren Unterdrücken sind Störungen und ein hoher Pumpenverschleiß zu erwarten.
